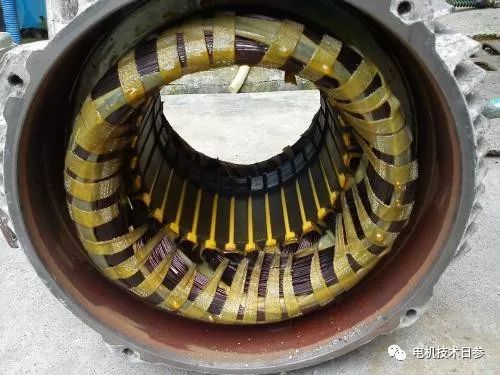

它是電機制造的關鍵。線圈的質量一方面取決于電磁線的質量，另一方面也取決于線圈的加工工藝，主要包括纏繞、成型和絕緣。由于電壓容量、電壓等級和使用環境等因素，以及不同的設備條件和生產批次，線圈的制造方法有很大的不同，但它們的共同要求可以概括為以下幾個方面。
1匝數的準確性
匝數誤差會影響電磁參數的變化和嵌入的難度。匝數較多的松散嵌入式繞組容易出現匝數錯誤，因此在繞制這類線圈時應采用必要的匝數計數和檢測手段。電機制造商熟悉轉速表。對于多匝繞組，第一匝通常采用手動和計匝設備測量，后續對同一線圈的繞組檢查多采用重量比較法。
采用重量比較法時，必須保證樣品線圈數據的正確性，其次是卷繞過程控制的一致性，如松緊要求、撐頭長度的控制等。對于連續纏繞的線圈，還必須保證每個線圈數據的正確性。有人做過實驗。對于同一個線圈，當匝數相同時，由于操作人員的人工努力不一致，線圈的重量就大不相同。比如男同性戀纏繞的線圈和女同性戀纏繞的線圈有很大區別。相比之下，男同性戀纏繞的線圈比較整齊，更有利于后期的嵌入，而女同性戀纏繞的線圈由于受力相對較弱，比較分散不規則，不利于后期的嵌入。
對于已采用自動繞線機的電機生產企業，無論是匝數控制還是一致性問題都可以迎刃而解。

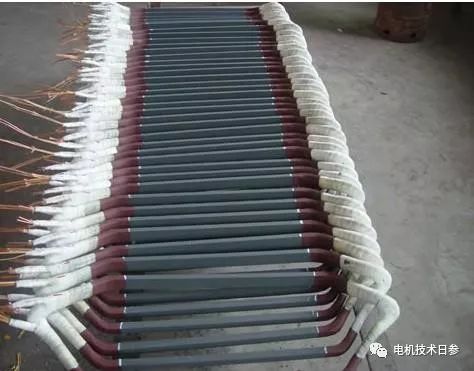

2線圈形狀控制
線圈的形狀基于理論尺寸的一致性，這對于確保線圈的形狀以形成線圈非常重要。否則無法完成后期的埋設，或強行操作后線圈絕緣受損，或成型效果不好，影響電機的其他性能。
成型線圈兩邊緣之間的距離和角度必須準確，否則會造成嵌入困難或直接損壞絕緣。另一個是直邊的長度，太短了，無法嵌入。如果太長，繞組端會太長，影響電機和其他部件(如導風板)的安裝，甚至導致爬電距離的出入，更糟糕的是會影響電機的損耗值。
3絕緣性能
線圈的匝間和對地絕緣必須保證良好和可靠。在對于高壓電機線圈，除必須具備足夠的電氣強度外，還必須具有較低的介質損耗和良好的抗電暈?zāi)芰Α?shí)際的生產加工過程中，由于后期加工控制不當，將線圈的外包絕緣層或抗電暈帶損傷，對于電機性能都有較大的質量隱患。
多匝線圈匝間絕緣是繞組絕緣結構中的薄弱環節。因此，一方面要選擇合適的電磁線，另一方面要選擇合適的加工工藝和工裝模具，防止匝間絕緣受損;應采取措施補救匝間絕緣的缺陷，否則將導致電機的毀滅性災難。對于這項工作，大部分電機生產廠家會在半成品測試中采用匝間電壓測試儀進行檢查;如果不進行檢查，只有在整個電機經過測試或投放市場后才能進行驗證，造成的損失，尤其是對客戶造成的損失，將是不可估量的。
4水內冷線圈應滿足的一些特殊要求
對于水冷盤管，還要求加工后內冷卻液的流動阻力不要增加太多，并且不能有裂紋和針孔，防止內冷卻液滲透損壞絕緣。
5線圈結構和工藝性選擇
為線圈選擇的材料應易于供應且價格合理，為了可靠性，不應盲目選擇過飽和材料。在加工工藝方面，應采取必要的工藝改進，以滿足質量要求，提高工作效率。特別需要強調的是，線圈制造過程的可操作性非常重要，要考慮工人操作過程的安全性。為了滿足這個要求，有很多細節需要細化。女士會在合適的時間和你溝通。
以上非官方內容僅代表個人觀點。
