1繞組散裝的技術要求

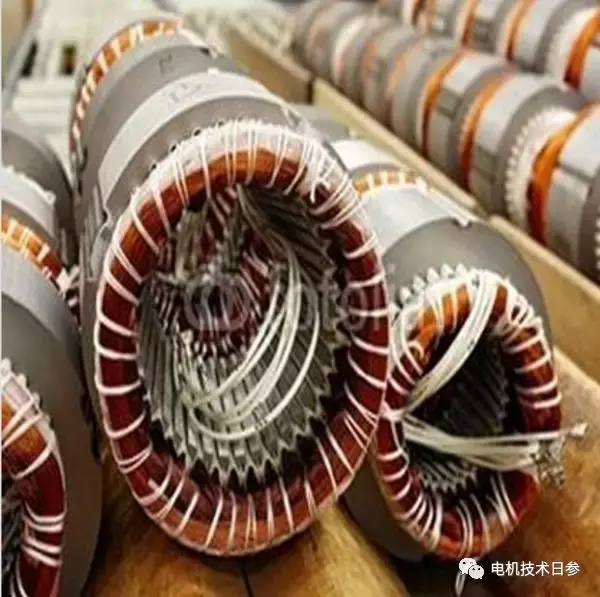

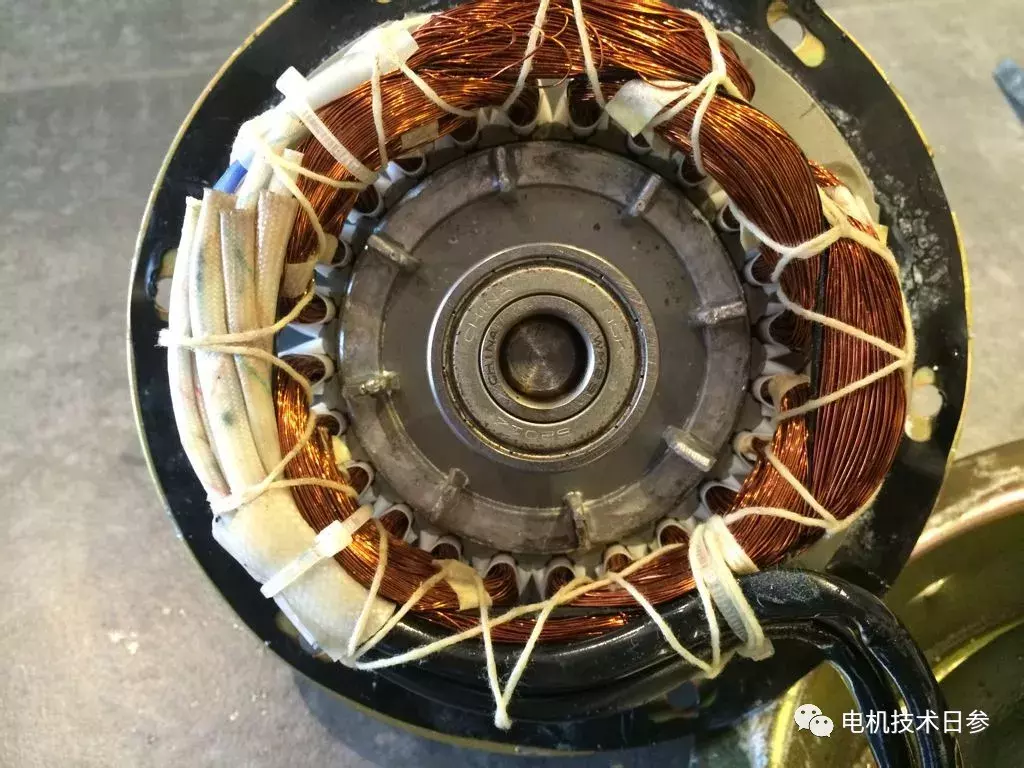

散裝繞組包括將線圈或?qū)w安裝到鐵芯槽中，將線圈的端部排列和捆扎，并將每個線圈連接成繞組，或?qū)⒕€圈與換向器連接的工藝過程。軟繞組或硬繞組一般應滿足以下技術要求：
(1)繞組節距(或槽距)、連接方式、引線與出線孔或換向器的相對位置必須正確。纏繞在槽中的軟繞組的匝數必須準確。
(2)絕緣良好可靠。絕緣材料的質量和結構尺寸必須符合規定。在散裝過程中，槽口和通風溝邊緣的絕緣最容易受到機械損傷，造成高壓擊穿事故;機頭、機角處的絕緣容易扭傷，造成匝間短路故障，因此埋設時要特別注意。
(3)繞組兩端應對稱，端部延伸部分的長度和內徑必須符合規定。尺寸過大或過小都會影響通風降溫效果，繞組溫度升高。

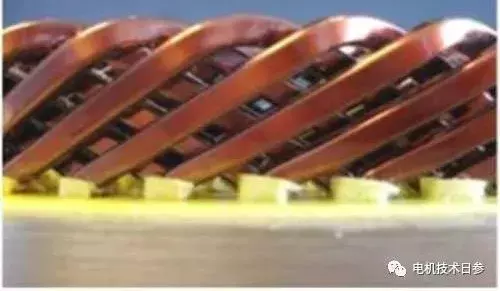

(4)繞組槽和端部延伸部分必須緊固好，防止繞組因電磁沖擊或離心力(轉子繞組)而移動，造成絕緣損壞。楔子應排列整齊，槽口不得突出。
(5)接頭應焊接良好，避免過熱或脫焊斷裂等事故。
(6)埋設時，要防止鐵屑、銅粉或焊渣混入繞組。
2繞組嵌裝前的準備工作
批量卷繞前的準備工作，包括工具、材料和圖表的準備，絕緣材料和槽模的準備，鐵芯的清潔和檢查等。
手工制螺紋成型工具比較簡單，常用的有壓線板、排線板、開槽楔工具、彎曲扳手等。所有與電線固定裝置接觸的工具應是圓形和光滑的，以免損壞絕緣。
絕緣材料的規格和尺寸應符合圖紙要求。絕緣材料的制備包括剪切、沖孔和成型。
當一些纖維材料被剪切時，
應注意其纖維方向，以獲得最好的機械強度，比如玻璃漆布應按與纖維成45度角方向剪切，使它作槽絕緣時，不易在底部裂開，絕緣材料加工場所應注意清潔干燥。
中小型電機槽楔分普通槽模和磁性槽楔兩類。普通槽用竹料或?qū)訅喊逯瞥伞Ｖ裥毥?jīng)變壓器油處理，一般用于E級絕緣;層壓板楔的電氣和機械強度比竹模高，可用于B級絕緣。用U形耐熱厚膜(如厚0.5~0.7毫米的聚酯膜)作小型電機槽楔，可提高槽空間利用率，并適宜于機械化嵌裝。
槽楔的長度應比槽絕緣短4~6毫米，以防耐壓試驗時爬電。兩端棱角須除去，表面應平整光滑，以免插入時損傷絕緣。
磁性槽楔一般用于開口槽，以改善電磁性能。半閉口槽或半開口槽鐵心如采用磁性槽楔，可加大槽口尺寸，使繞組嵌裝方便，為機械化嵌線創造了有利條件。
以往試用的磁性槽楔類型較多，現在一般采用鐵粉玻璃布層壓板，其相對導磁率為4~10，抗彎強度不小于150兆牛/米2。磁性槽楔必須與槽口配合緊密，如發生松動，運行時將發生振動，造成事故。
嵌線前，應仔細檢查清理鐵心。定、轉子表面和槽內如有凸出之處，須修銼平整，用壓縮空氣吹凈鐵屑雜物。清理工作不應在嵌線區進行。
對線圈本身的絕緣，應仔細檢查，如有損壞處須用同級絕緣材料修補，成型線圈形狀如不正確，須重新整形。
嵌線前，工作者必須熟悉圖紙，明確了解電機極數、繞組節距、引線方向、并聯支路數、繞組排列、端伸尺寸，以及其他有關技術要求，以免在聯裝中發生差錯。
