有一次，我接到一個客戶的電話。他的終端客戶要求將380伏繞線轉子電機作為衛星連接到660伏，并要求提供銘牌數據。沈女士告訴他只需要更改定子接線、定子電壓、定子電流數據，但客戶認為轉子開路電壓、電流也要更改，再多解釋也沒用。最后，他寫了一封承諾書。
在電機的實際應用過程中，根據客戶的實際使用要求，將同一臺電機的三角形連接(以下簡稱角連接)和星形連接(以下簡稱角連接)進行轉換是非常常見的。但是在轉角連接的轉換過程中，總有一些內容會引起歧義。畢竟，并不是所有接觸電機的人都向電機學習。
沈女士今天用最簡單的方式給大家分享了三相異步電動機角接和星接轉換過程中一些最基本的關系。

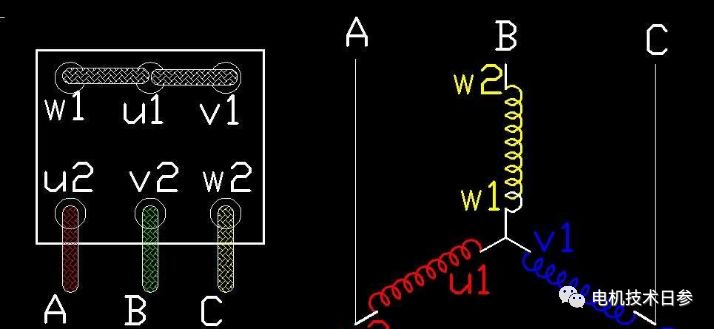

三相電機角度與衛星連接轉換參數的關系
低額定電壓(線電壓)關系。衛星連接電壓高于轉角連接電壓，關系如公式(1)所示。常用的對應關系有220/380V、380/660V、400/690V等。但是相電壓保持不變。
當前關系。星形連接電流小于角形連接電流，關系如公式(2)所示，但相電流不變。
轉子開路電壓和轉子電流不變。
速度、功率、功率因數和效率等參數不會改變。
工廠安全連接。很多客戶要求電機出廠時銘牌數據按角星連接制作，連接件要按角星連接準備。但為了防止客戶使用時出現問題，電機按高壓接線即星形接線出廠(因為曾經有過角接客戶按星形接線電壓通電燒電機的情況);如果客戶需要，可以根據角度連接到工廠。
短路測試電壓的調整。對于380V角接的電機，短路試驗電壓通常為100V V，若按660V電壓Y接進行試驗，則應按173V V施加電壓。
角接轉換是三相電機獨特的連接方式。但是對于高壓電機來說，大部分都是采用星形連接的方式設計，使得轉角連接無法轉換。如果有需要，需要特殊的布線控制，在設計階段就要進行調整。
以上非官方內容僅代表個人觀點。
