沈女士所在的城市有一家非常好的腫瘤醫院。很多年前，我去看望一個病人。因?yàn)楫?dāng)時看到的很多病人病情嚴重，回來多天就感覺不舒服。今年有一天，一個朋友得了一個小病，但決定去這家醫院治療。原因很簡單，因?yàn)檫@家醫院的醫生消息靈通，實事求是。的確，無論你看什么東西多了，你自然會有更客觀直接的判斷能力。今天，我們將介紹一種通過實際故障案例判斷匝間故障的方法，與大家分享。
1什么是匝間故障?
同一繞組由許多線圈組成。如果絕緣不好，疊加的線圈之間就會發生短路，相當于一部分線圈直接短路不工作。匝間短路后，電機的繞組磁場會不對稱，剩余線圈的電流會比以前大，導致電機運行中振動增大，電流增大，輸出相對減少的問題。
電機在運行過程中，無論是測試運行還是實際運行，如果發生匝間故障，最直接的現象就是電流不平衡、焦味、電機聲音沉悶、振動問題明顯，尤其是冒煙、打靶。
在拆卸故障電機的過程中，我們會發現有時很難區分相間、對地和匝間故障。今天只講轉題的識別方法。

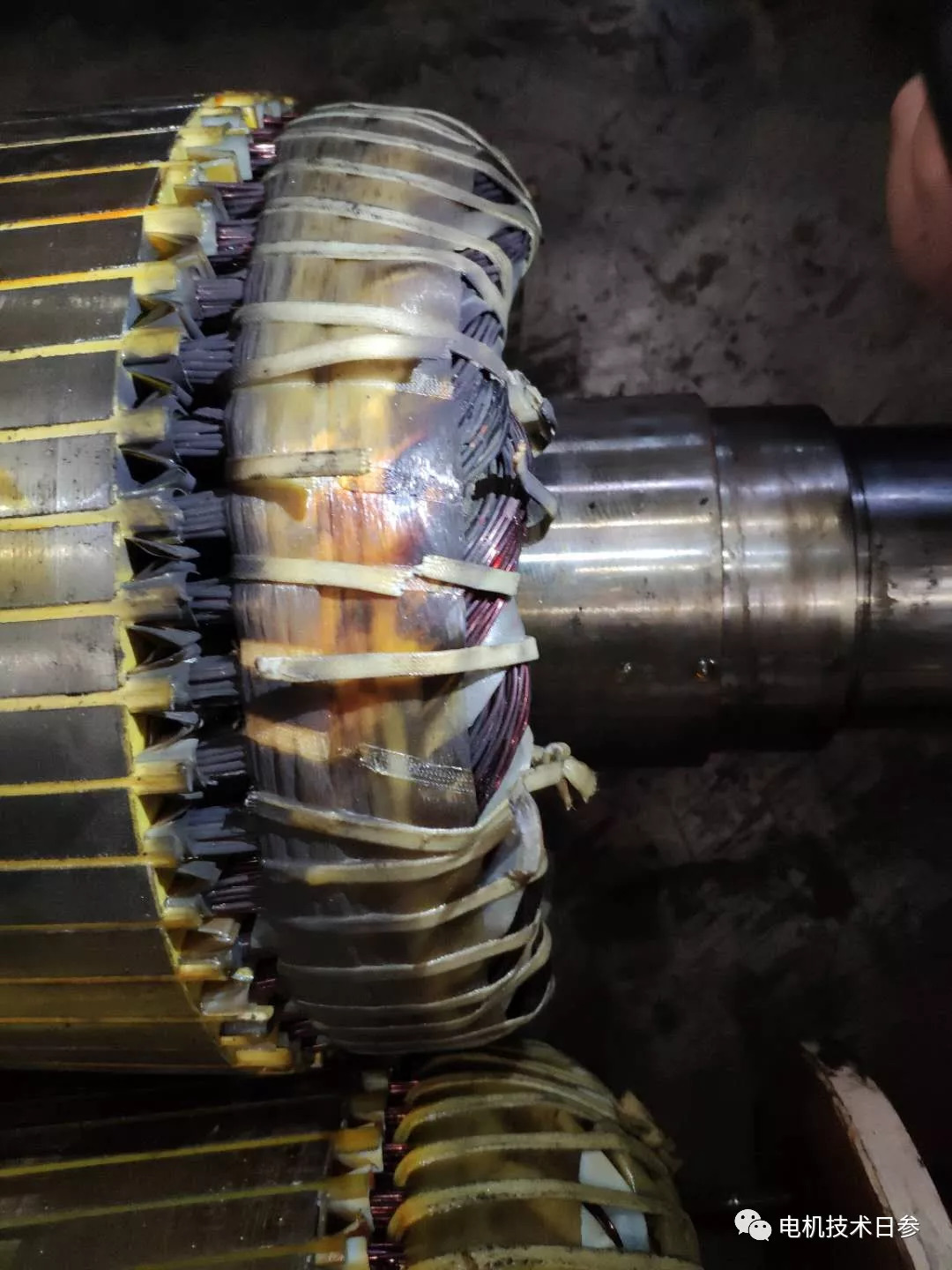

讓我們給你看一張故障轉子的照片。從故障跡象中，你能看出故障是什么嗎?這是在故障分析現場拍攝的真實照片。當時有人認為是轉來轉去，也有人認為是相間，最后的結果是相間，或者說相間是主要原因。
2故障原因分析
對于這類問題，我們首先綜合分析故障點的位置和故障的波及范圍。故障點正好在相間絕緣位置，是相間故障的必要條件;第二步，拋開現象，探索本質，即看故障點對面的位置，即看繞組的另一端。如果是匝間故障，對面會有比較輕的燒痕，否則不是匝間問題。實際檢查表明，繞組故障點僅限于本地端子，是典型的相間故障。后面我們會用實際案例和大家分享繞組相間故障的原因分析。
以上非官方內容僅代表個人觀點。
