伺服電機的基本概念是現成的，有很多解釋和分類。本文只介紹交流旋轉伺服電機，最常見的一種！
伺服電機的基本概念

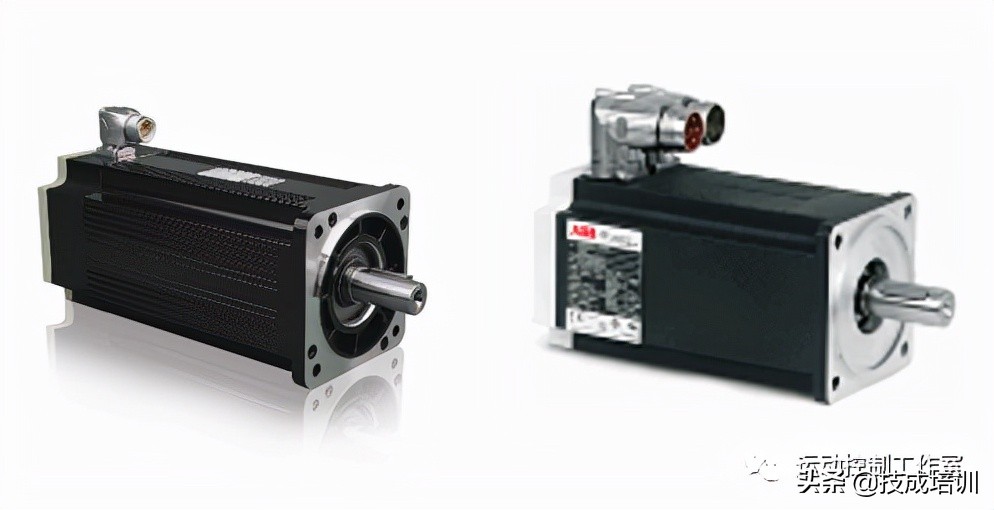

交流伺服電機一般看起來是這樣的：
圖1:交流伺服電機
普通電機，或者三相異步電機，一般看起來是這樣的：
圖2:三相異步電機
伺服電機的小外觀是否精致流暢？
但是，工業圈不像娛樂圈那么亂，價值控制不可行。不同的電機各有特點，但應用場合不同。請嚴肅點！
回到伺服電機，它的應用特點是：位置控制，控制精度高，動態響應好，高速性能好等。

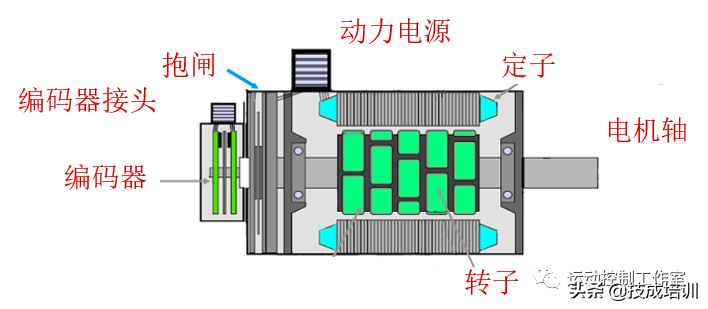

掛書包前交流伺服電機全稱：交流永磁同步伺服電機(PMSM)，其結構如圖3所示：
圖3:交流伺服電機結構示意圖
“交流永磁同步伺服電機”的概念分解；
交流電：三相正弦交流電(PWM調制)通過伺服電機定子，用于勵磁，產生旋轉磁場。
永磁體：永磁體附著在伺服電機的轉子表面。
同步：運行時，轉子的轉速與定子中產生的旋轉磁場的轉速相同，即保持同步。這與感應電機不同，感應電機的運行條件是轉子轉速與定子磁場存在差異(轉差)，轉子依靠這種轉差切割磁力線產生轉矩。
伺服：電機后面有編碼器，其反饋信號與驅動器形成閉環控制，所以稱為伺服。
電機貫穿轉子，編碼器安裝在電機軸的端部，編碼器碼盤隨電機軸轉動。編碼器信號從“編碼器連接器”引出，反饋信號輸出到伺服驅動器，形成閉環。
伺服電機的“電源”接口連接到伺服驅動器的“U V W”三相線。驅動器通過這個接口向伺服電機的三相定子繞組線圈注入三相交流電。
伺服電機的基本工作原理
從上面可以看出，伺服電機的典型組成是一個三相分布繞組的定子，一個帶永磁體的轉子和一個可以檢測轉子位置的位置傳感器。當三相交流電輸入定子時，定子中會產生旋轉磁場。轉子由具有自身轉子磁場的永磁體組成。轉矩是由定子磁場和轉子磁場之間的引力和斥力產生的。在伺服電機運行過程中，當兩個磁場相互垂直時，產生的轉矩最大。
電機的閉環控制算法主要是控制注入定子的三相交流電的幅值和頻率，使定子磁場垂直于轉子磁場，從而實現精確控制(位置、速度或轉矩)。
如圖4所示，控制回路的輸入為控制指令、電流反饋和位置反饋，輸出為逆變器的開關邏輯控制信號，從而控制逆變器的電流輸出。
圖4:交流伺服電機的控制
不是很簡單嗎？銷售人員也想回來做伺服？不要那么樂觀，先去了解一些理論知識吧。
電磁鐵基礎理論
電線繞成線圈，通上電流就能形成電磁鐵。當線圈中加入鐵芯時，磁場會變得很強。磁通量產生一個N磁極和一個S磁極。N極和S極的方向由電流方向決定(右手定則，還記得嗎？不過沒關系，反正不用高考)，如圖5:
圖5:電磁鐵的基本原理
如果將繞組放在電機的定子上，定子上會產生磁極。如圖6所示：
圖6:定子繞組示意圖

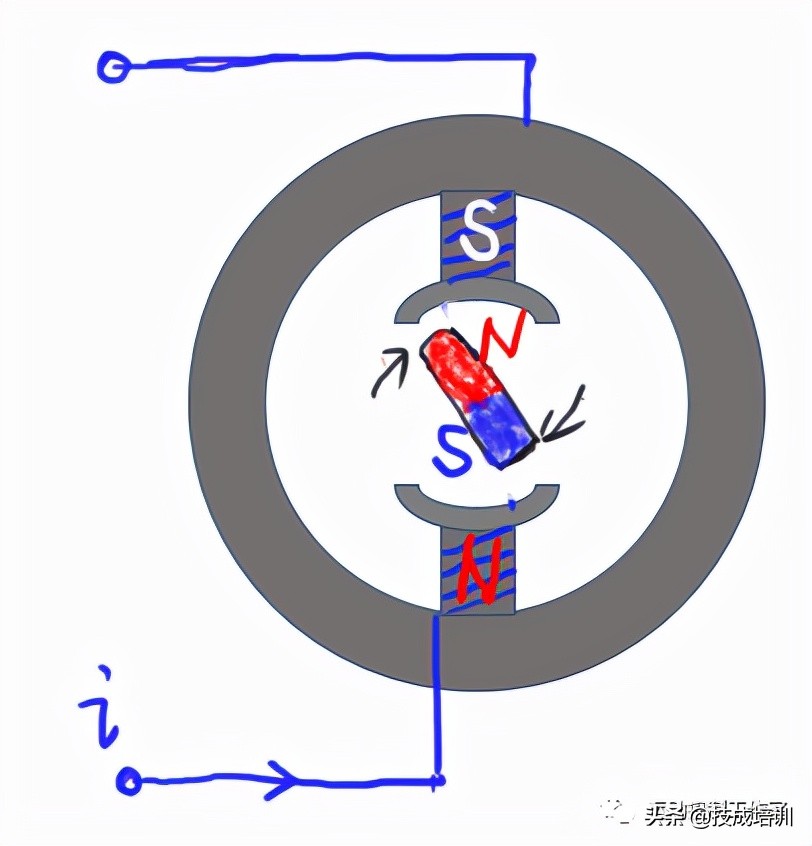

如果在N極和S極之間插入磁棒，如下圖所示，磁棒被定子磁場吸引，傾向于順時針旋轉。電機的轉矩取決于定子和轉子之間的磁力，如圖7所示：
圖7:定子帶動轉子旋轉

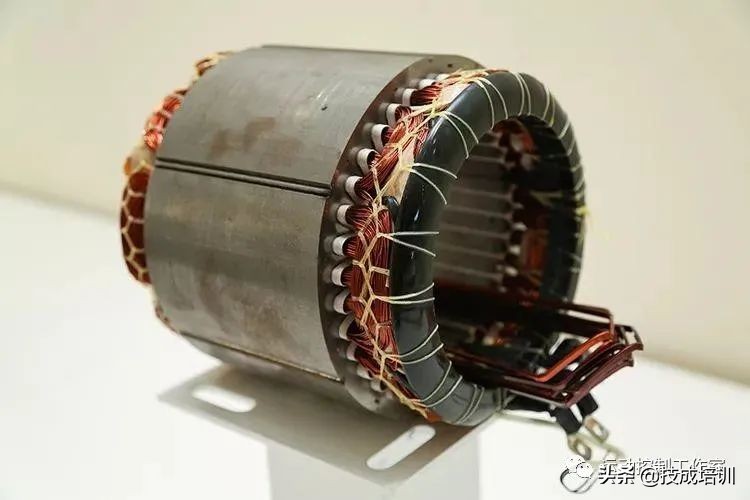

伺服電機的定子由層疊的薄合金片制成。用合金板沖壓層壓板，并在層壓后焊接在一起。疊片可以減少由渦流引起的能量損失。在槽中加入絕緣材料，嵌入相線圈繞組，綁上線圈頭，在繞組上涂上熱固性漆，完成裝配，如圖8所示：
圖8:電機定子成品圖

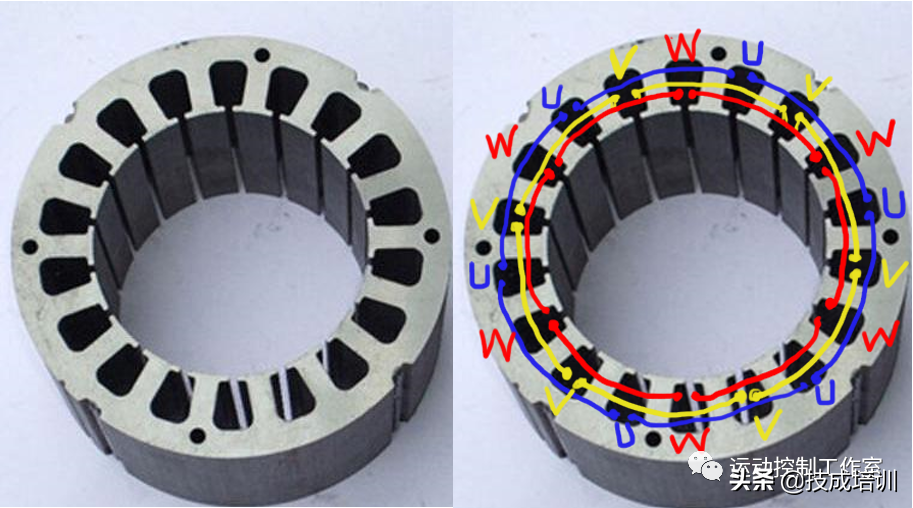

線圈嵌入前的定子鐵芯如左圖所示，U、V、W三相繞組按右圖插入定子齒槽。紫外三相分別用藍色、黃色和紅色表示。
圖9:伺服電機定子鐵芯和繞組安裝示意圖：
三相所有線圈串聯，插入時方向交替。例如，如果U相的第一個線圈順時針纏繞在齒上，那么下一個線圈在插入時將逆時針纏繞在齒上。這樣，當電流流入相位線圈時，第一個線圈產生一個N極，第二個線圈產生一個S極…
這樣，通過控制流入U(xiǎn)、V、W三相線圈的電流，就可以在定子中控制所需的旋轉磁場。
伺服電機的轉子
伺服電機的轉子為圓柱形，由實心或疊片鐵芯和徑向磁化的永磁體制成。電機具有6極、8極和10極的結構。因此，在電機生產線上經?？梢钥吹搅呅?、八邊形或十邊形的鐵芯。棱鏡表面用于附著永久磁鐵。表面貼裝伺服電機結構簡單，但是當電機高速運行時，磁鐵會脫落。
除了表面粘貼之外，還可以將永久磁鐵插入表面。插表式是將永磁體插入不銹鋼扁槽或圓筒內固定磁體，如圖10所示。左圖為6極伺服電機，右圖為8極伺服電機。
圖10:表面插入式轉子鐵芯
無論永磁體是表面安裝還是表面插入，因?yàn)槊總€(gè)永磁體都是徑向磁化的，所以每個永磁體都代表轉子上的N極或S極。
如果仔細查伺服電機的技術參數表，會有極數(或者說極數)。比如ABB的ESM系列就是8極(4極對)伺服電機。HDS系列伺服電機除HDS240系列為6極(3極對)外，其余均為10極(5極對)電機。

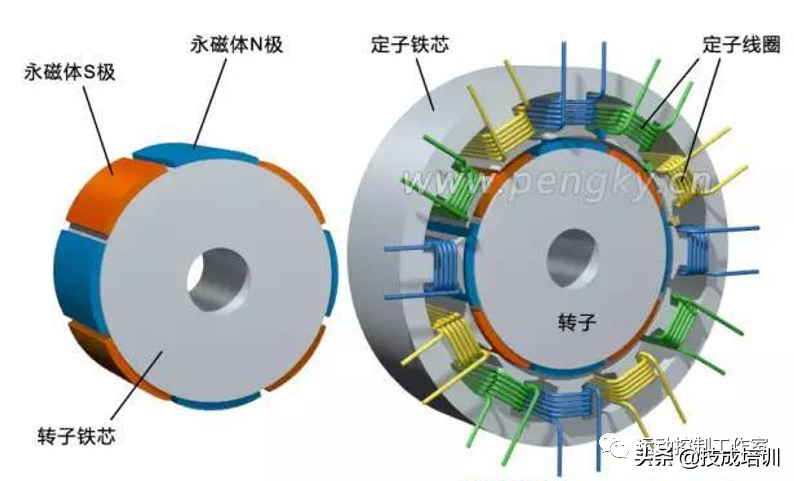

圖11:定子和轉子裝配后的示意圖(此圖來自網絡)
伺服電機的轉矩和速度曲線

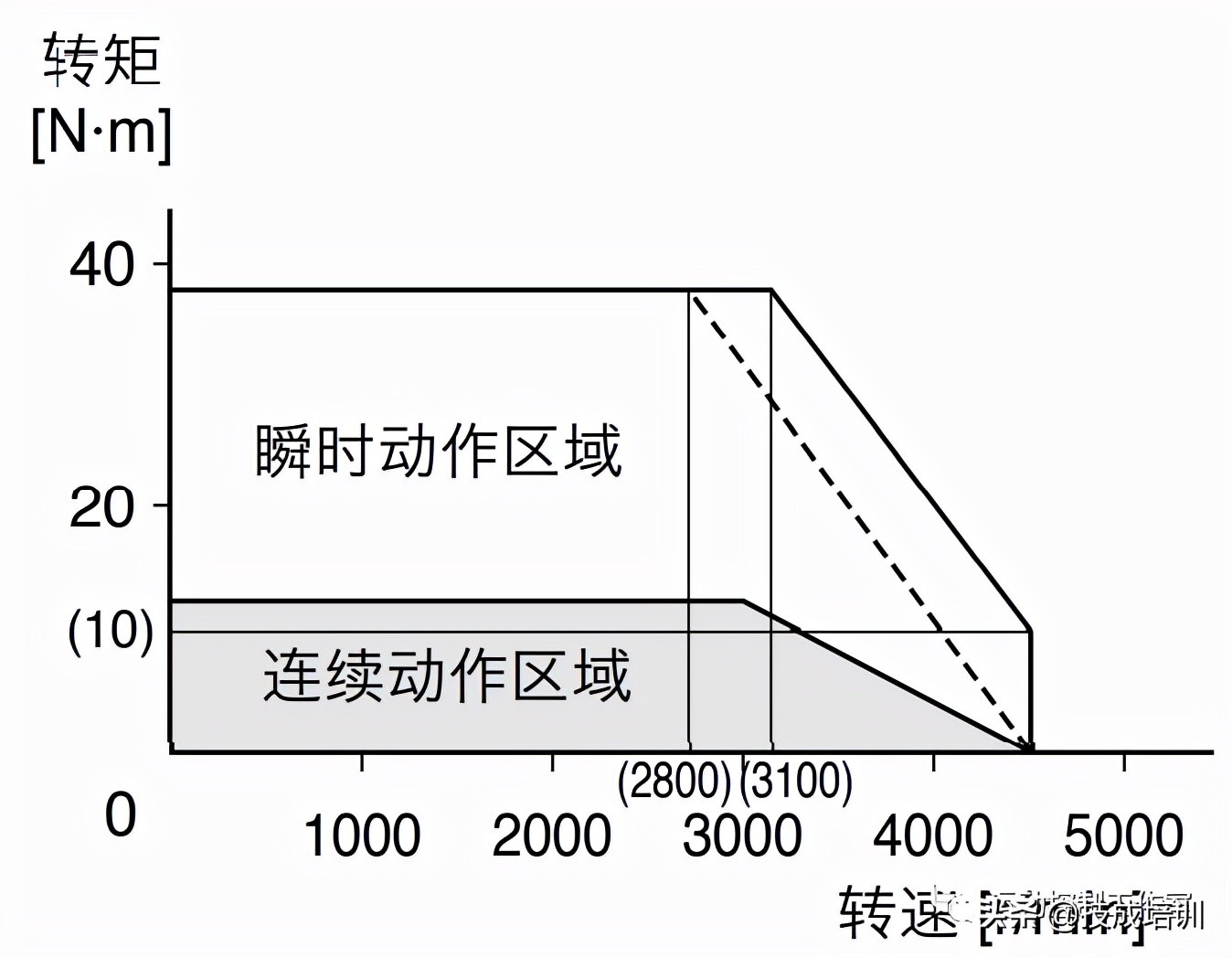

每個伺服電機都有一條轉矩-轉速曲線，這是伺服電機的基本曲線，如圖12所示。
圖12:伺服電機扭矩和速度曲線
在該圖中，橫軸表示轉速，縱軸表示扭矩。從圖中可以看出，這款伺服電機的額定轉速為3000rpm，額定扭矩約為12.5Nm，過載三倍。根據公式P=T*n/9550，這臺電機的額定功率約為4kw。所以轉矩轉速曲線的讀取也是伺服電機學習中的必備知識。
以上為交流伺服電機基礎知識，部分為參考網絡圖片或公開資料，部分為手繪，避免抄襲。如果有什么不對的地方，請隨時指出。謝謝大家！
