1、直流電動機概述

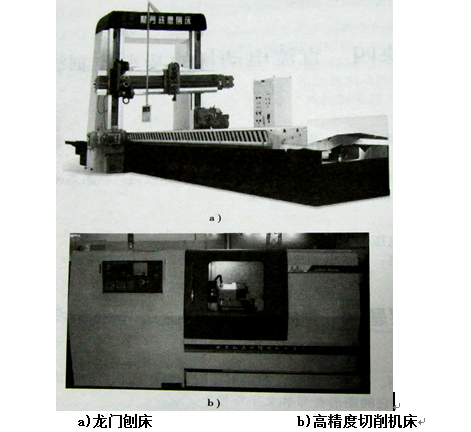

交流電機和DC電機使用不同的電源。交流電機采用交流電源，結構簡單，價格低廉，經久耐用，使用維護方便，但功率因數低，電能利用率不高，調速困難。而DC電機采用DC供電，雖然結構復雜，但使用維護麻煩，價格高。但由于其良好的啟動和調速性能，仍廣泛應用于造紙機、軋機、高爐卷?yè)P(yáng)、電機車、金屬切割等需要頻繁啟動、換向和平穩調速的生產機械中，如圖4-1-1所示。

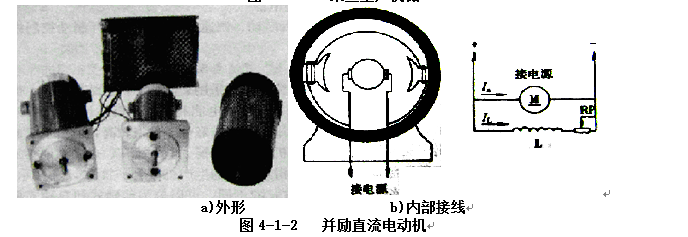

DC電機勵磁繞組和電樞繞組的連接方式不同，可分為他勵和自勵，自勵又可分為并聯勵磁、串聯勵磁和復合勵磁。圖4-1-2顯示了分流DC電機。
并勵電動機的勵磁繞組與電樞繞組并聯，通過改變調節電阻RP可以調節勵磁電流。其特點是勵磁繞組匝數多，導體截面小，勵磁電流只占電樞電流的一小部分。圖4-1-2b顯示了分流電機的接線圖。
圖1
圖2
DC電機常用的起動方法有兩種：一種是用串聯電阻起動電樞電路，另一種是降低電源電壓起動。并聯勵磁DC電機通常由電樞回路串聯電阻起動。
3 BQ DC電機起動變阻器用于起動小容量(電壓小于220V) DC電機。它主要由三部分組成：電阻元件、調節轉換裝置和外殼。其外觀如圖4-1-3所示。
:圖3
并勵DC電機手動起動控制電路如圖4-1-4所示。電路采用BQ3 DC電機起動變阻器，有四個端子E1、L、A1、L-，分別接電源和電樞繞組。手輪8上附有銜鐵9和復位彈簧10，弧形銅條7的一端直接與勵磁電路相連，同時通過所有起動電阻與電樞繞組相連。啟動前，將啟動變阻器手輪置0，然后打開電源開關QF，慢慢轉動手輪8，手輪從0轉到靜觸頭1，接通勵磁繞組回路，將啟動變阻器rs的所有啟動電阻接入電樞回路，使電機開始轉動。隨著轉速的增加，手輪轉到靜觸頭2、3、4等的位置。依次進行，使啟動電阻逐步被切斷。當手輪轉到最后一個靜觸頭5時，電磁鐵6吸住銜鐵9，此時所有起動電阻被切斷。DC電機啟動后，進入正常運行。
當電機停止工作并切斷電源時，電磁鐵6因線圈斷電吸力而消失。在復位彈簧10的作用下，手輪自動回到零位，以便下次啟動。6電磁鐵還具有失壓和欠壓保護功能。
由于并勵電動機的勵磁繞組電感較大，當漢代手輪回到零位時，勵磁繞組會因突然停電而產生較大的自感電動勢，可能擊穿繞組的絕緣，手輪與銅條之間會產生火花，燒壞動觸頭。因此，為了防止這些現象，彎曲的銅棒7應該連接到固定觸點1。當手輪回到零位時，勵磁繞組、電樞繞組和起動電阻可形成閉合回路，可作為勵磁繞組斷電時的放電回路。
起動時，為了獲得較大的起動轉矩，勵磁回路的外電阻RP應短路。此時勵磁電流最大，可以產生較大的起動轉矩。
