常用接線方法(電氣接線的方法)

2022-11-23 11:14 閱讀次數:1

本欄目為您分享《實用的接線方法》,希望對您的工作和生活有所幫助。

1電動機接線

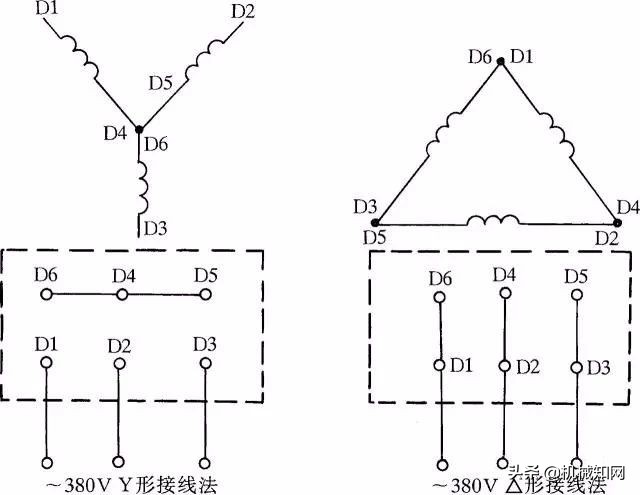

三相交流電機的接線框一般引出六個端子。電機銘牌標有Y接法時,D6、D4、D5接法,D1~D3接電源;三角形接法,D6和D1接,D4和D2接,D5和D3接,然后D1~D3接電源。請參考圖1所示的連接方法。

846a2afabe8a40e6b9c6838f065d4595?from=pc圖1三相交流電機的Y形和形連接方法

2三相吹風機接線

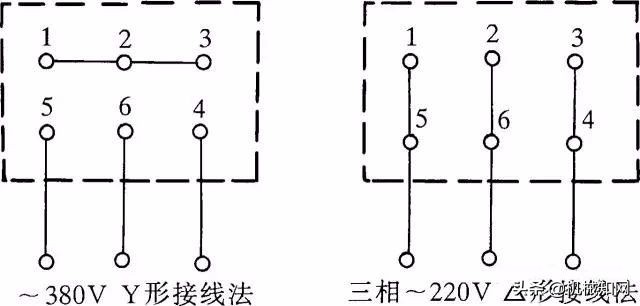

有些三相吹風機有6個端子。接線方法如圖2所示。三角形接法應接220V三相交流電源,Y形接法應接380V三相交流電源。一般3寸、3.5寸、4寸、4.5寸機型都是按照這個方法連接的。其他吹風機應根據其銘牌上標注的連接方法進行連接。

9d382c7b76304be186afc213f745c3d4?from=pc圖2三相吹風機六個引線端子的接線方法

3單相電容運轉電動機接線

單相電機有多種接線方式。如果不需要接線,電機可能會燒壞。因此,在接線時,一定要看清銘牌上標明的接線方式。

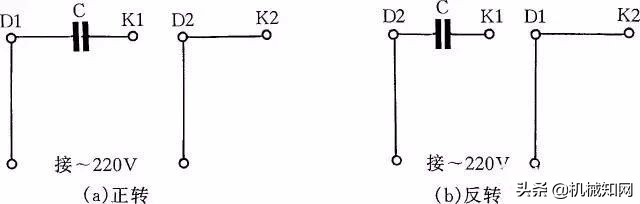

圖247顯示了IDD5032單相電容電動機的接線方法。其功率為60W,電容器為耐壓500V,容量為4 F的產品,圖3(a)為正向連接,圖3(b)為反向連接。

5df29ee7c91d4204bc71934acd635bc0?from=pc圖3 IDD 5032單相電容電機接線方式

4單相電容運轉電動機接線

08b499b900cf4a67817ef808b0bc2b45?from=pc圖4 JX07A-4單相電容電動機接線方法

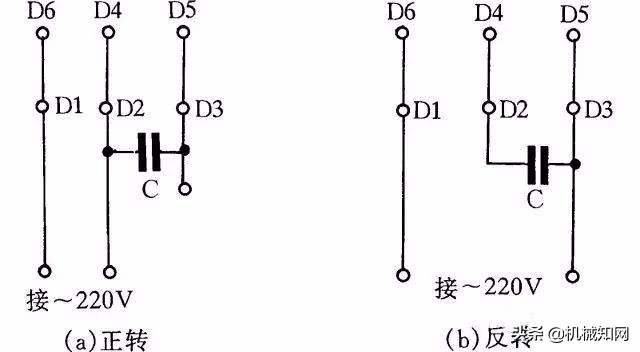

圖4顯示了JX07A-4單相電容電動機的接線方法。電機功率為60W,交流電源為220V/50Hz,電流為0.5A,轉速為每分鐘1400轉。選擇耐壓400~500V,容量8  F的電容,圖4(a)為正向連接,圖4(b)為反向連接。

5單相吹風機接線

b1ffae947749471e8d880fead02a5ab5?from=pc圖5單相吹風機四個引線端子的接線方法

有的單相吹風機引出4個接線端子,接線方法如圖5所示。并聯法應接110V交流電源,串聯法應接220V交流電源。

6Y100LY系列電動機接線

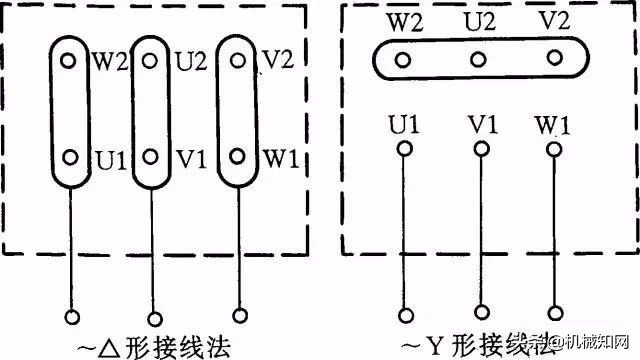

目前廣泛使用的是Y系列電機。y系列電機具有體積小、外形美觀、省電等優點。接線方式有兩種:一種是三角形,其接線端子W2接U1,U2接V1,V2接W1,再接電源;另一種是Y型,端子W2、U2、V2相連,另外三個端子U1、V1、W1接電源。接線見圖6。

d58e58e4fbbc41fea5668f089b9cfaa4?from=pc圖Y100LY系列電機接線方式

7低壓變壓器短路保護線路

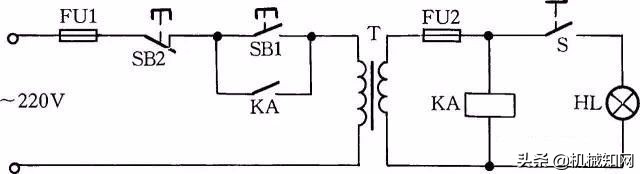

目前機床的工作燈和行燈都采用低壓變壓器提供36V的安全電壓。由于燈具在使用中經常移動,容易發生短路故障,導致保險絲熔斷,甚至燒壞變壓器。如果用36V小型中間繼電器或36V交流接觸器作為變壓器的通斷開關,可以避免變壓器燒毀。如圖7所示。

ab426292bdb04c16b95a94d56c0374ec?from=pc圖7低壓變壓器短路保護電路

工作原理:S閉合后,按下按鈕SB1,變壓器輸出36V的低電壓,使繼電器或交流接觸器KA閉合。松開按鈕SB1后,KA的自鎖觸點保持KA接合,繼續給變壓器供電。如果變壓器二次發生短路故障,繼電器線圈電壓為零,那么KA就會失電釋放,斷開變壓器的電源,保護變壓器不受損壞。

8雙速電動機2Y/2Y接線方法

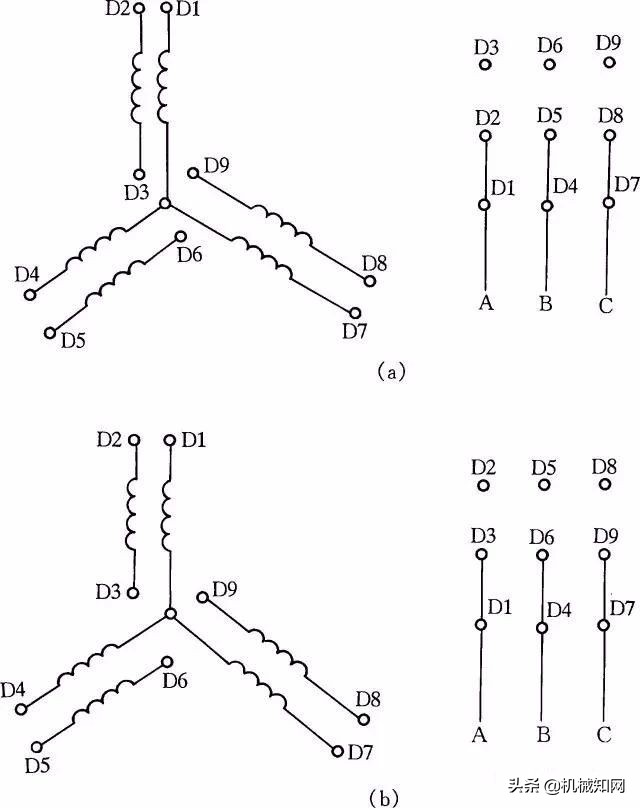

圖8所示為2Y/2Y電機雙速定子線組引線的連接方法。

根據圖8(a)的連接是一種速度,根據圖8(b)的連接是另一種速度。

62e6c43377cc4f768cf96d897c569386?from=pc圖8雙速電機的2Y/2Y接線方法

9直流電磁鐵快速退磁線路

DC電磁鐵斷電后,由于剩磁的存在,有時會產生不良后果。因此,我們必須設法消除剩磁。在圖9中,YA是DC電磁線圈,KM是控制YA的啟動和停止的接觸器。當KM被占用時,YA被賦能并興奮;當KM復位時,YA切斷DC并快速消磁。

快速退磁的工作原理是:DC電磁鐵斷電后,交流電源通過電橋rect給電容C充電

10防止制動電磁鐵延時釋放線路

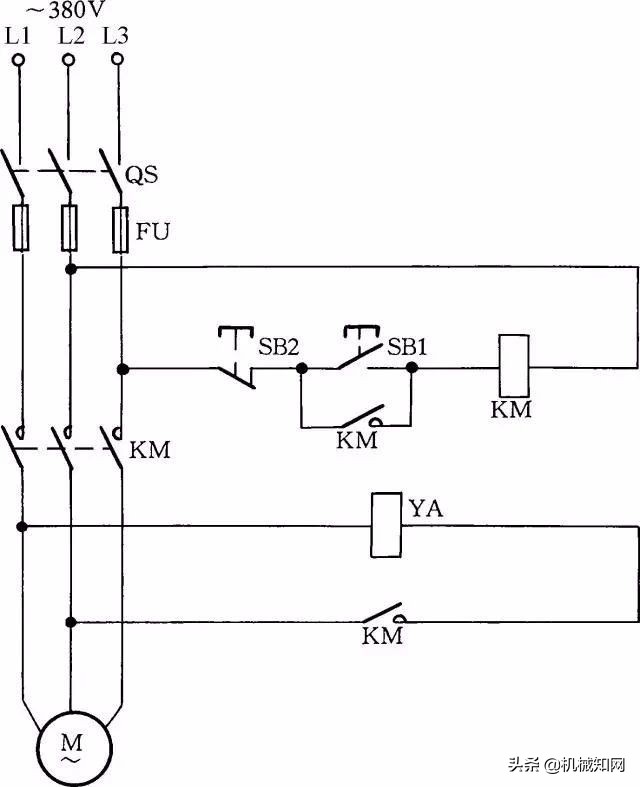

交流電磁鐵制動的三相異步電動機,有時會因制動電磁鐵釋放延遲而導致制動失靈。電磁鐵延時脫扣的原因是:雖然接觸器主電路電源切斷,但由于剩磁的存在,電機定子繞組產生的感應電動勢作用在交流電磁鐵上,使電磁鐵不會立即脫扣。解決辦法很簡單。只要一個交流接觸器常開觸點串聯到交流電磁鐵的線圈上,通過斷開電機電源和電機繞組線圈,電磁鐵就可以立即釋放。電路參見圖10。

中間回路YA為制動電磁鐵,通電后制動器釋放;斷電后,雅立即剎車。

e01aaab993c246dea2f0ff66687869ef?from=pc圖10防止制動電磁鐵釋放延遲的電路

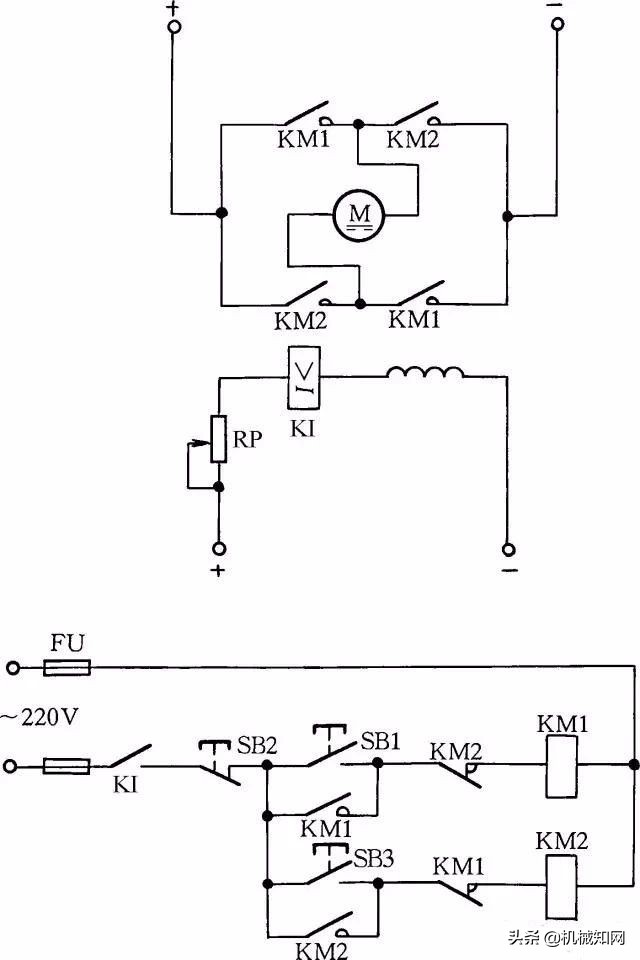

11他勵直流電動機失磁保護線路

如果他勵DC電機的勵磁回路斷開,將導致電機超速,造成嚴重的不良后果。因此,需要失磁保護。

在勵磁電路中,串聯一個過電流繼電器KI,其常開觸點連接在控制電路中。當勵磁電流消失或降低到設定值時,KI被釋放,KI的常開觸點斷開,電機的電樞電源被切斷,電機停止,從而避免了超速現象,如圖11所示。

601f59a9c1274397a0eabb253400a1ac?from=pc圖11他勵DC電機失磁保護電路

12缺輔助觸點的交流接觸器應急接線

當交流接觸器輔助觸頭損壞到無法修復,需要緊急使用時,圖12所示的接線方式可以滿足緊急使用的要求。按下SB1,交流接觸器KM接合。當釋放按鈕SB1時,KM的觸點也作為自鎖觸點,使接觸器自鎖,因此KM仍保持嚙合。圖中的SB2表示停止按鈕。停止時,按SB2需要稍長時間。否則,手松開按鈕后,接觸器又會閉合,這樣電機就會繼續運轉。這是因?yàn)殡m然切斷了電源電壓,但由于慣性,電機的轉子仍在轉動,其定子繞組會產生感應電動勢。一旦急停按鈕快速復位,感應電動勢將直接作用于接觸器線圈,使其再次吸引,電機繼續運轉。當線圈電壓為380V時,接觸器可以接線,如圖12(a)所示;當線圈電壓為220V時,接觸器可以接線,如圖12(b)所示。圖12(a)中的接線有一個缺陷,就是當電機停止運轉時,它的引線和電機都帶電,導致維修不安全。因此,這種電路只能在緊急情況下使用,并且在修理電機時,控制電機的總電源開關QS應該關閉,這一點要特別注意。

fc06381ee9a54e278553d9b38b0a6642?from=pc圖12缺少輔助觸點的交流接觸器的應急接線

13加密的電動機控制線路

為了防止電氣設備的誤操作,也為了防止非操作人員啟動某些設備的開關按鈕,可以采用加密電機控制電路,如圖13所示。操作時,先按SB1鍵,再同時按加密鍵SB3,控制回路接通,KM線圈閉合,電機M啟動。但是,非操作人員不知道加密按鈕(加密按鈕安裝在隱蔽的地方),所以他們不能操作該設備的開關。

14交流接觸器低電壓啟動線路

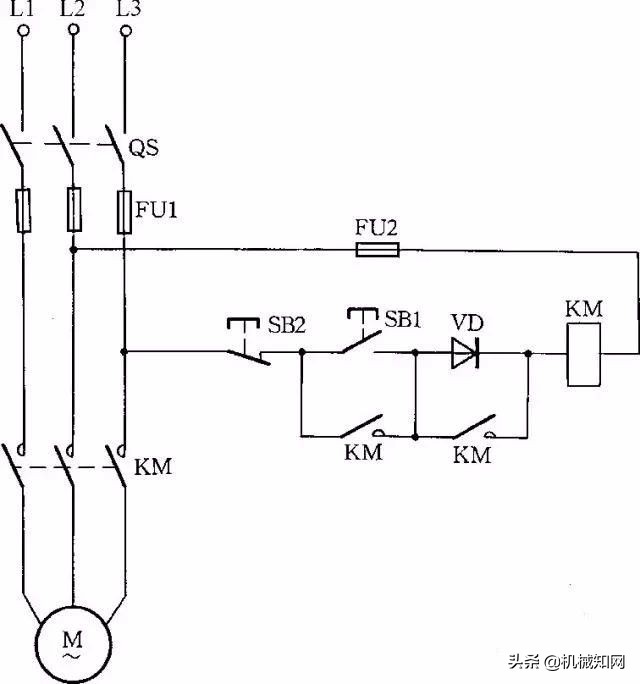

當電源電壓小于交流接觸器吸合線圈額定電壓的85%時,起動接觸器的銜鐵會不斷跳動,不能可靠吸合。上述問題可以通過在交流接觸器的控制回路中串聯一個整流管并用DC啟動交流操作來避免。交流接觸器的低壓啟動電路如圖14所示。按下按鈕SB1,經過半波二極管VD整流的DC電壓將施加到交流接觸器KM線圈上,KM閉合。其輔助觸點將使二極管VD短路,交流接觸器將投入交流運行。

9aac916cd0d14846a3c4454413a61442?from=pc

圖14 交流接觸器低電壓啟動線路

由于啟動電流較大,這種電路只適用于不常工作的場合。電路中VD應選擇耐壓大于700V的二極管,電流應根據交流接觸器的線圈電流確定。

15HF-4-81系列發電機控制線路

0457fcda3eb04c3fb4b9c28e44d09dd8?from=pc

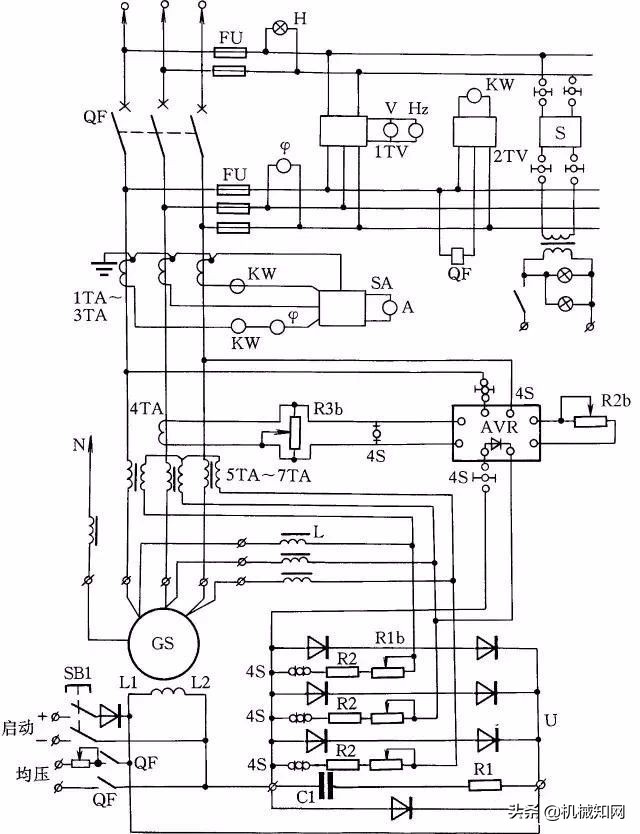

圖15 HF-4-81系列發電機控制線路

HF-4-81系列發電機的控制電路如圖所示

16單相電容電動機線路

單相電容電動機起動轉矩大,起動電流小,功率因數高,廣泛應用于家用電器,如電風扇、洗衣機等。為了便于維修和安裝,本文介紹了該電機的常用接線方法。

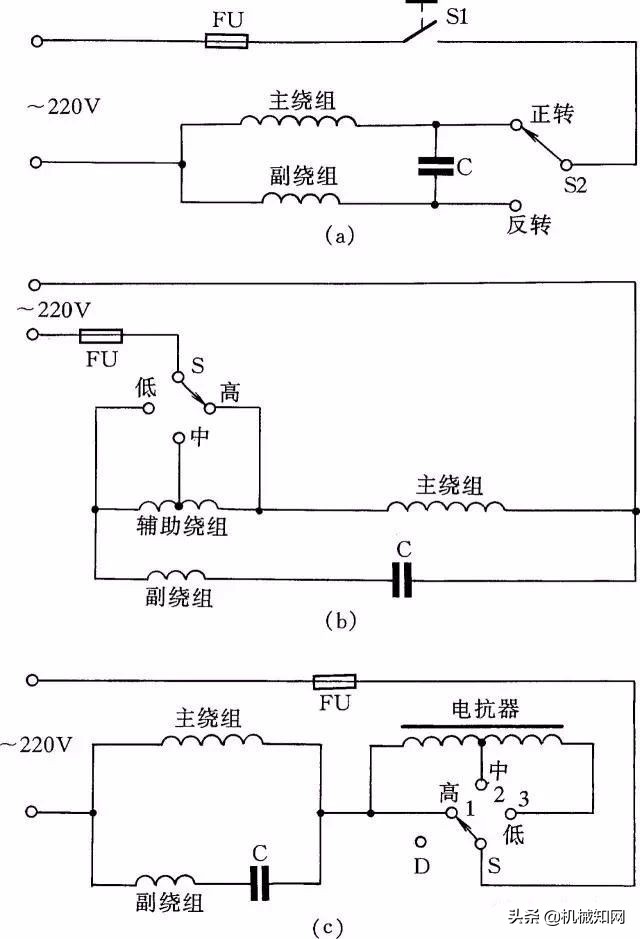

圖16(a)示出了可逆控制電路,其可以通過操作開關S2來改變電機的方向。這種電路一般用于家用洗衣機。

圖16(b)示出了具有輔助繞組的布線線路。撥動開關S,可以改變輔助繞組的抽頭,即改變主繞組的實際耐受電壓,從而改變電機的轉速。這種接線方式常用于電風扇。

圖16(c)顯示了帶反應器速度調節的電容電動機的接線。由于電抗器繞組的串聯(在線路中起降壓作用),通過調節電抗器繞組的串聯可以改變轉速。目前,這種方法廣泛應用于家用電風扇電路中。一般啟動電機時,先撥“1”檔,即高檔位。此時電抗器不接線路,可以全壓啟動電機,然后撥“2”檔或任意檔位調節電機轉速。

18f92179deeb4f79b8f54720282b9720?from=pc

圖16 單相電容電動機線路

17混凝土攪拌機線路

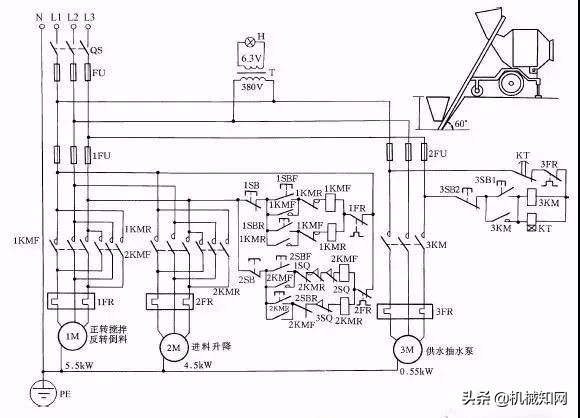

錐形JZ350混頻器的電路如圖17所示。工作原理是水泥、砂石混合后,操作者按下按鈕2SBF,2KMF接觸器線圈被電吸,使進料卷繞電機2M正轉,料斗進料并提升。當?shù)竭_(dá)一定高度時,料斗的止動器與行程開關1SQ和2SQ碰撞,導致2KMF被切斷并釋放。此時料斗已經上升到預定位置,物料會自動倒入攪拌機,上升會自動停止。此時,當操作員按下下降按鈕2SBR時,提升系統驅動料斗下降。當料斗下降到地面水平時,擋鐵與行程開關3SQ碰撞,使2KMR接觸器斷電釋放,下降自動停止,為下一次送料做準備。此時攪拌機物料準備就緒,操作人員再次按下3SB1和3KM接觸器的電吸,供水泵電機3M運轉,向攪拌機供水。同時,當時間繼電器KT通電后,供水與原料成正比后(供水時間由KT時間繼電器調節,根據原料與水的比例確定),KT動作會延遲,這樣3KM會自動釋放,供水停止。加水后攪拌。按下1SB前進按鈕,1KMF被電吸,1M被向前攪拌,攪拌后按下1SB停止按鈕。出料時,按下1SBR按鈕,1米倒置即可自動攪拌出混凝土泥漿。然后按1SB,斷電后接觸器1KMR釋放,1M停止轉動,放電停止。

715889f7414b44f8951026194e179830?from=pc

圖17 混凝土攪拌機線路

18自制實用的絕緣檢測器

圖18所示為自制絕緣檢測儀電路,可用于線路絕緣監測,也可代替兆歐表檢查電機和電器的絕緣電阻。當隔離開關QS閉合時,在相電壓的作用下,整個繞組與接地外殼之間的泄漏電流流經絕緣層和電阻R1、R2。如果絕緣電阻符合標準(即絕緣電阻值大于0.5M),泄漏電流很小,R2上的電壓降小于氖燈燈泡的點火電壓,Ne不亮;當任意兩相或三相對套管的絕緣電阻同時降低時,泄漏電流大大增加,氖泡Ne被點燃,可判定絕緣不合格。

f023d7fb95484c478535120c9478aeca?from=pc

圖18 自制實用的絕緣檢測器

19三相異步電動機改為單相運行線路

如果只有單相電源和三相異步電動機,可以通過并聯電容器將三相異步電動機改為單相運行。

如圖19所示:圖為Y形連接電機的連接方式,圖為三角形連接電機的連接方式。為了提高啟動轉矩,啟動電容器CQ在啟動時連接到線路,并在啟動后退出。

工作電容器CG容量的計算公式

CG=1950I/Ucos(F)

其中:I為電機的額定電流;u是單相電源電壓

三相雙金屬(熱繼電器FR)應串聯連接到測試電路。校準前,檢查熱繼電器的刻度電流是否與電機的額定電流一致。然后給熱繼電器施加1.05IN的電流(額定電流,通過調節RP實現),檢查其同步性,即三相雙金屬片是否同時接觸。如果不同步,用平口鉗夾住雙金屬與支架的點焊,調整同步。

同步調整后,先開始試驗,給熱繼電器FR施加6IN電流,5s內不應動作;其次,運行測試,對FR施加1.05IN的電流,將熱繼電器加熱到穩定的熱狀態。30分鐘后,慢慢調整RP,使FR移動,然后稍微轉動,斷開FR觸點。然后將測試電流增加到1.2IN,此時FR應在20分鐘內動作。這樣,熱繼電器的設置和校驗就完成了。

校準時應注意以下兩點:不允許用鉗子彎曲雙金屬,以免影響保護的穩定性;檢查連接線應有足夠的截面積,以免影響動作時間。

4bfa8b6cbfd94deaa371585cbc2dd226?from=pc

圖19 三相異步電動機改為單相運行線路

20熱繼電器校驗臺

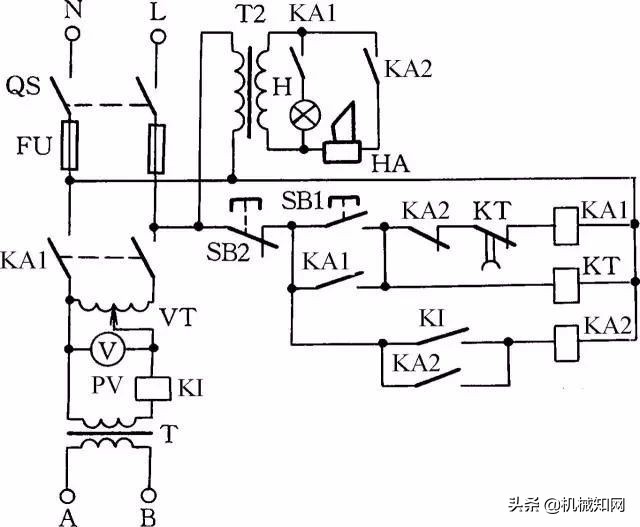

這種絕緣耐壓測試儀可測燈,將待測燈與A、B兩個端子連接,按下按鈕SB1,中間繼電器KA1就會通電并自鎖;然后將調壓器VT(110,輸出0~250V)調節到被測電壓值。如果需要調至1500V,將調壓器VT調至電壓表指示1500V(同理,耐2000V電壓時調至電壓表指示2000V)。時間繼電器KT延時后,電源自動切斷,如圖21所示。

若被測對象絕緣擊穿,電流迅速增大,過流繼電器KI動作,KA2通電自鎖,KA1失電,KA1常開觸點切斷主電路電源,蜂鳴器HA鳴響,SB2按下后所有電路關閉。操作本儀器時,應特別注意人身安全。工作帶電時,禁止人員靠近高壓試驗區。

3a7ca498f41b4a20a7b641b56068ca49?from=pc

21絕緣耐壓測試儀線路

圖21 絕緣耐壓測試儀線路

33ce9d8727f34d0fbe8797bb1aac366d?from=pc

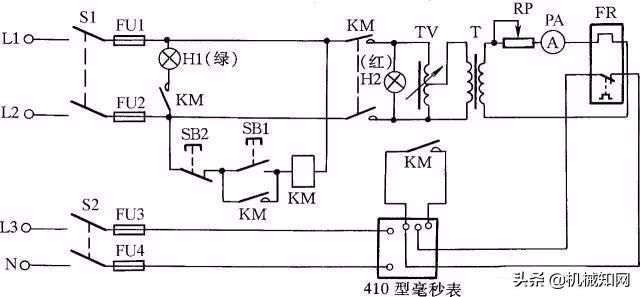

圖20 熱繼電器校驗臺

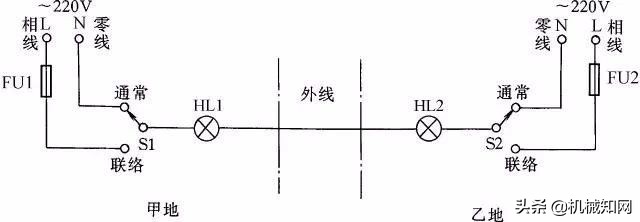

在某些生產過程中,需要兩地的生產人員傳遞簡單的信息來協調工作。圖22示出了用一根導線傳輸接觸信號線路。兩處各有一個雙擲開關控制信號燈通信,信號燈安裝在兩處,一處一個。當A向B發出接觸信號時,撥動開關S1,B的指示燈將點亮。B完成A指示的任務后,B可以將開關撥到“聯系”位置,通知A工作已經完成。

22用一根導線傳遞聯絡信號線路

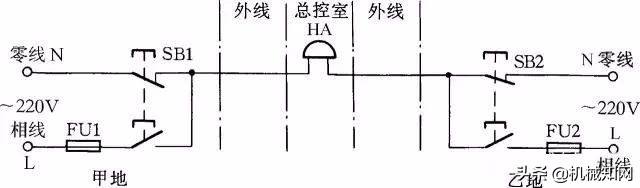

圖23所示的線路使甲方和乙方都能向主控制室發送聯絡信號。當A向主控室發出信號時,按下按鈕SB1,控制室的電鈴就會報警。同樣,當B向主控室發送信號時,按SB2。甲乙雙方的信號可以通過信號振鈴的時間長短或次數來區分。

2a4e3cb9ffb946fcb3533e9357e5aa4e?from=pc

圖22 用一根導線傳遞聯絡信號線路

23用單線向控制室發信號線路

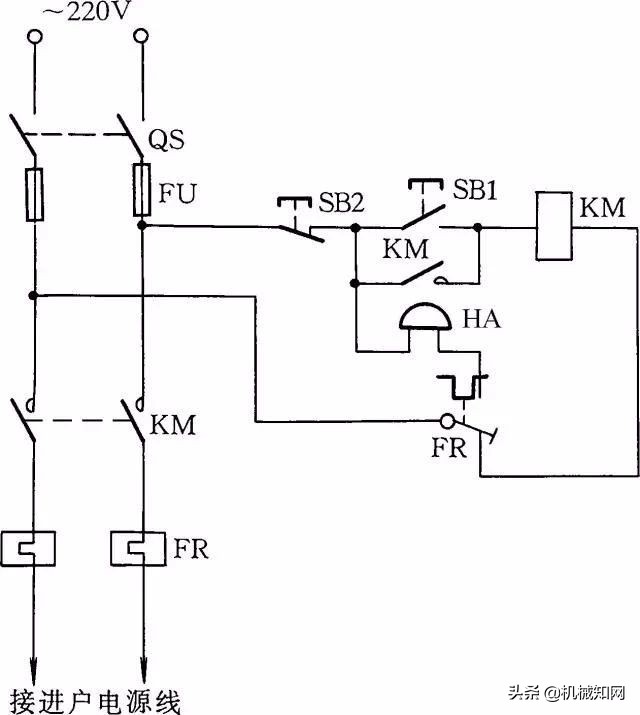

熱繼電器多用于電機過流保護,但在一些集體用電單位或場所也可用作限流器。

具體制作方法如圖24所示。當手動復位熱繼電器時,應擰下熱繼電器的復位螺釘。所選熱繼電器的額定電流與用戶的總額定電流一致。

a5fe7cc8c8494bada75545e0ca110336?from=pc

圖23 用單線向控制室發信號線路

24利用熱繼電器制作限電器線路

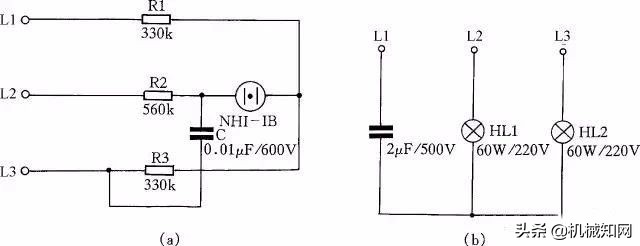

小型電源相序指示器可由電阻、電容和氖燈組成。當電源依次接入L1、L2、L3時,霓虹燈亮;按反相順序L2、L1、L3接入,霓虹燈不亮。如圖25(a)所示。

第二種方法是用一個耐壓500V的2F電容和兩個功率相同(220V/60W)的白熾燈泡做一個交流電源相序指示器,如圖25(b)所示。

c3bb20cec2c04e8d9d54ab634ecb1c09?from=pc

圖24 利用熱繼電器制作限電器線路

工作原理:由于電容器的相移改變了一相的相位差,所以施加在HL1和HL2上的矢量電壓是不同的,其規律是L2相的矢量電壓大于L3相的矢量電壓。因此,在根據圖25(b)的連接之后,電容器連接到電源的L1相

用交流電源和燈泡確定電機三相繞組的方法是:首先用36V的低壓燈作為試驗燈,將電機每相線圈的兩個線端分開;然后,將兩相線圈串聯,再施加220V電源;剩余一相線圈接36V燈泡線后,燈泡亮,表示串聯的兩相首尾相接;當燈泡不亮?xí)r,表示頭對頭連接,如圖26(a)所示。然后標出被測兩相線圈的首尾,再將一相與原來與燈泡串聯的單相線圈串聯,另一相與燈泡連接。用同樣的原理判斷,電機三相繞組的頭尾很容易區分。

另一種方法是用萬用表測量電機三相繞組的頭尾。先用萬用表測量電機的六個端子中哪兩個端子是同相的,然后將萬用表的DC mA檔調到最低檔,將探針接在三相繞組的某一組兩個端子上,而電池的正負極接在另一相的兩個端子上。如圖26(b)所示,當開關S閉合時,如果指針的擺動方向大于零,說明連接到電池負極的端子和連接到萬用表正極探針的端子極性相同(均可視為頭)。以此類推,可以測出其他兩相的首尾。

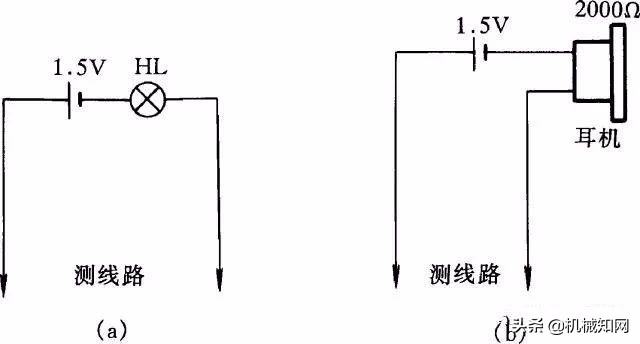

圖27(a)和是最簡單的線路開關檢測器。測量電線路徑時,燈泡會發光,耳機開關會響;當線路斷開時,耳機不響,燈泡不亮。這種方法簡單易行,非常適合初學者制作工具和儀表或代替萬用表進行測量。它的優點是便于攜帶。

79418571925247b2a385f66c51782e03?from=pc

圖25 兩種自裝交流電源相序指示器

25兩種自裝交流電源相序指示器

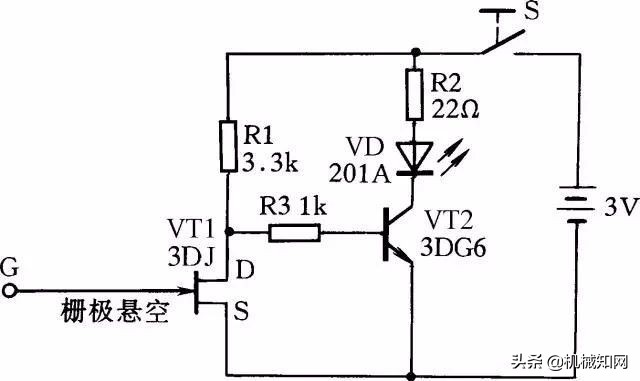

圖28顯示了感應針的電路。它可以方便地測量導線的斷芯位置。用于測量導線斷芯位置時,將220V電源相線接在導線一端,然后用感應測量筆的探針網格靠近被測導線并沿線移動。如果LED在運動過程中突然熄滅,那么這就是導體損壞的地方。

4b6f700a081f45cabb79cff58c173390?from=pc

圖26 測定電動機三相繞組頭尾的兩種方法

26測定電動機三相繞組頭尾的兩種方法

907beb35c4f646dfbc2ab609da6b50f5?from=pc

圖27 用耳機、燈泡組成簡易測線通斷器

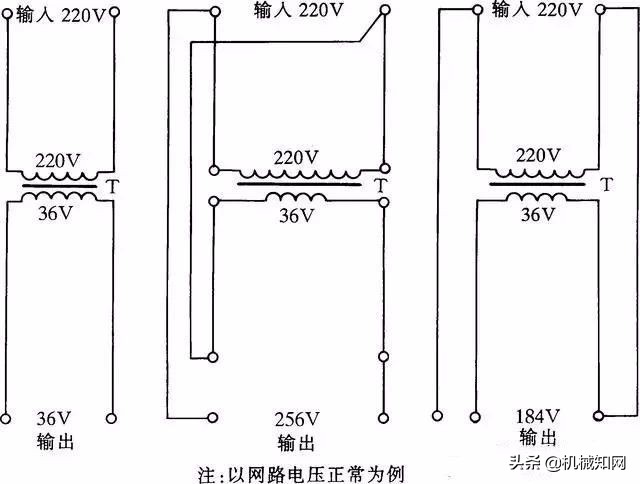

有些地方由于長時間網壓低或夜間用電量減少,網壓升高,一些電器不能正常工作或損壞。它可以通過燈用變壓器升壓或降壓來滿足需要,如圖29所示。

采用這種方法要注意兩點:一是行燈變壓器二次端與外殼之間的連接線(保護接地線)在接線前必須拆除;第二,需要注意的是,燈變壓器的初級和次級繞組的電流不能超過它們各自的額定電流值。

27用耳機、燈泡組成簡易測線通斷器

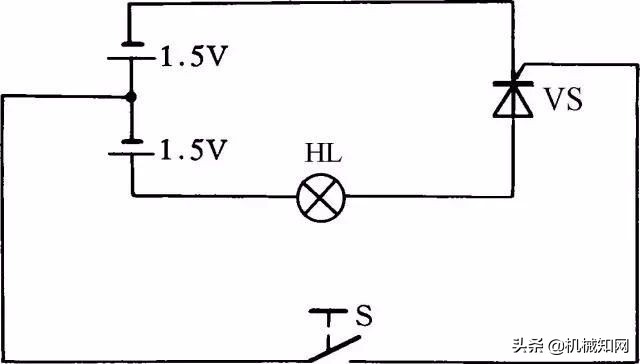

圖30所示的簡單方法可用于檢查晶閘管是好是壞。開關S斷開時燈泡不亮,開關S接通時燈泡亮,說明晶閘管可以導通工作,否則晶閘管壞了。該方法可用于測試普通晶閘管,燈泡采用1.5V小電燈泡。

6b1c4bfd4af44f498ee995fd7bd9f1cf?from=pc

圖28 一種簡易測量導線通斷的接線方法

28一種簡易測量導線通斷的接線方法

如果電機受潮,體積較大,很難取出放入烘箱烘干。電焊機的低壓電可以通入電機的三相繞組中,通過電流對電機進行加熱干燥。該方法適用于烘干20~60kW電機,電焊機容量應根據電機容量選擇。流過電機繞組線圈的電流可以用電焊機調節,但要注意,烘干時流過電機的電流不能超過電機本身的額定電流太多,電機和電焊機的溫度不能升得太高。參見電路圖31。

670eef1e7f684824b20002e030abd13d?from=pc

圖29 用行燈變壓器升壓或降壓一法

29用行燈變壓器升壓或降壓一法

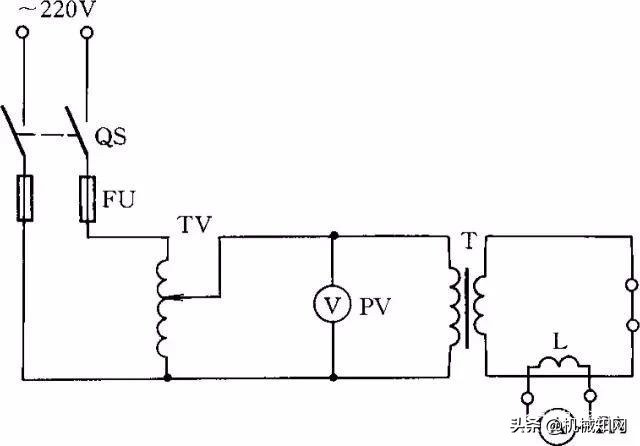

將變壓器一側繞組短路,用自耦變壓器在另一側施加電壓,使變壓器繞組中流過額定電流,利用繞組銅損(I2R)產生的熱量加熱變壓器,可以達到干燥變壓器的目的,如圖32所示。該方法簡單實用,干燥溫度快。但所需自耦變壓器容量也較大,一般比干式變壓器大10%以上。此外,這種方法還容易出現局部過熱,耗電量大。所以一般只適用于干式變壓器容量不大的情況。出于安全原因,電壓通常從變壓器的低壓側施加,而高壓側短路。對于三繞組變壓器,只能有一個繞組與電源相連,另一個繞組與地短路,第三個繞組應該開路。使用短路干燥法時,應注意短路側的電流不能超過該側的額定電流太多。

f44e84e542e24ab58e0c7919130dace2?from=pc

圖30 檢查晶閘管一簡法

30檢查晶閘管一簡法

有些地區的電壓往往低于220V;而有些地區的電壓高于220伏;然后將現有的雙繞組變壓器接入自耦變壓器,提高或降低供電電壓;即能使額定電壓220V的電器正常工作;如圖33所示。當開關S處于“升壓”位置時;變壓器相當于自耦變壓器;將電源電壓提高6。3v;如果開關S被設置到“正常”位置;負載直接連接到電源;輸出電壓仍然是電源電壓。圖中黑點表示繞組的同名端。如果主連接線和次連接線更改為同名連接;輸出電壓將降低6。3v。采用這種連接方式;負載電流不得大于一次和二次的額定電流。如果電網電壓經常比220伏低(或高)30 ~ 40伏;可選220V/36V變壓器連接。

1821c251c73b4276b29ec3d3ee97c8ef?from=pc

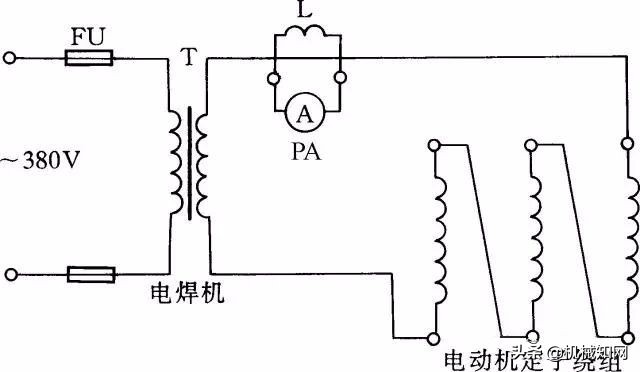

圖31 用電焊機干燥電動機線路

31用電焊機干燥電動機線路

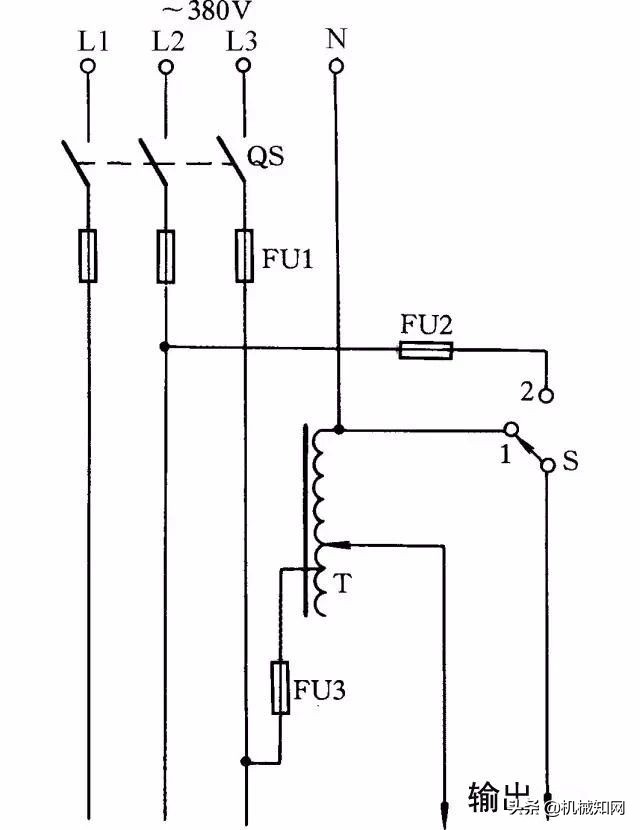

一般單相自耦調壓器的調壓范圍為0 ~ 250 V,但有時需要高于250 V的可調電壓,所以如圖34所示通過接線可以連續調節0~406V的輸出電壓。S在“1”位置時,輸出電壓為0 ~ 250V;當S設置在“2”位置時,輸出電壓為220~406V。

e69dfe69cf7940d7ba39d57a07b2b46d?from=pc

圖32 變壓器短路干燥法

32變壓器短路干燥法

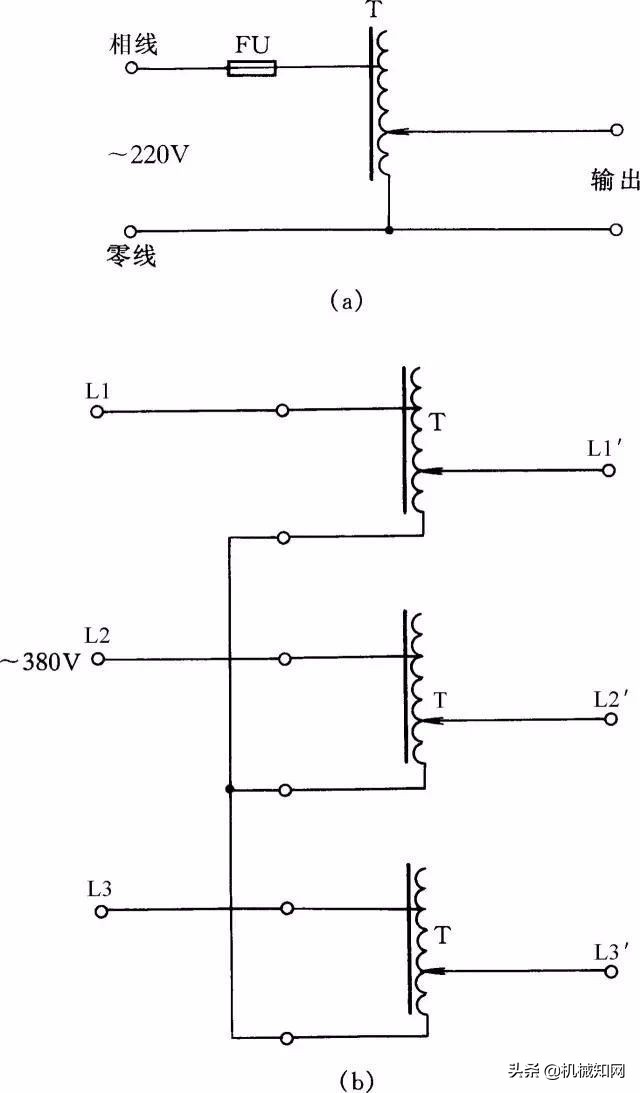

單相自耦調壓器廣泛應用于工廠。接線電路如圖35(a)所示。

三相自耦調壓器的接線電路如圖35(b)所示。這種接觸式自耦調壓器是可調的,可作為電器設備帶負載進行無級調壓。三相自耦調壓器由三個單相自耦調壓器疊加而成。刷子同軸旋轉,并通過Y形連接件連接。

03fff23ca9ed455b88ea40571262a713?from=pc

圖33 巧用變壓器

33巧用變壓器

測試三相交流電時,如果帶電線路較長,即使三相交流電缺一相電源,用一般的電筆測試也很難判斷哪根線缺相(因?yàn)榫€路較長,平行線路之間產生的電容容量增大,導致一根未充電的導線中產生感應電)。為了快速準確的判斷,可以在普通低壓測試筆的氖燈上并聯一個1500pF的小電容,讓筆在測量高壓時照常發光。測量感應電時,感應電會通過電容被大地吸收,再通過人體吸收,所以電筆不發光。制作這種電筆時,電筆上串聯的保護電阻要放在電筆線的前端,以保證安全,如圖36所示。

8b018feabbc14838bda4500be25479f8?from=pc

圖34 擴大單相自耦調壓器調節電壓范圍線路

34擴大單相自耦調壓器調節電壓范圍線路

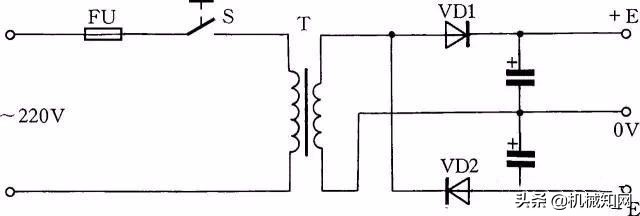

在實際工作中,電氣設備通常是雙電源,對稱的。當手頭只有一個單電源時,如圖37所示連接,這樣它就可以用作雙對稱電源。

c34c65a743a640349f34d5727ac11eda?from=pc

圖35 單相、三相自耦調壓器的接線

35單相、三相自耦調壓器的接線

安裝在車間內的移動式起重機和啟閉機的提升電機通常需要配備保護性限制裝置。電機通電后,應避免因人為失誤或接觸器觸點粘連或鐵芯極面臟污而導致的超限或越限工作。因此,限制器被廣泛應用于工廠和企業。介紹一種常見的限制器接線方法,主要用于限制行車上下電機。當?shù)蹉^高于極限位置時,會自動切斷電機電源。這種方法一般是斷開主電機的電源線,而不是用控制線控制接觸器開關電機停止限位。它的優點是在接觸器觸點熔在一起不能斷開的情況下,限制器還能起到保護限位的作用。接線方法如圖38所示。

effda32fd7c44bcea4540e33d6842070?from=pc

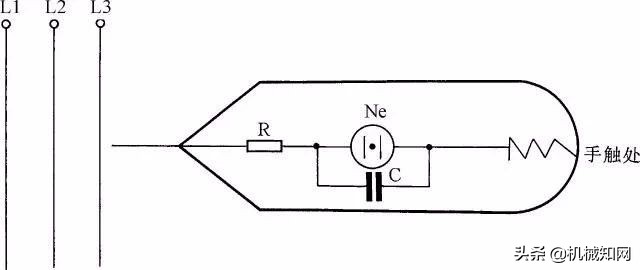

圖36 自制一種能消除感應電的驗電筆

36自制一種能消除感應電的驗電筆

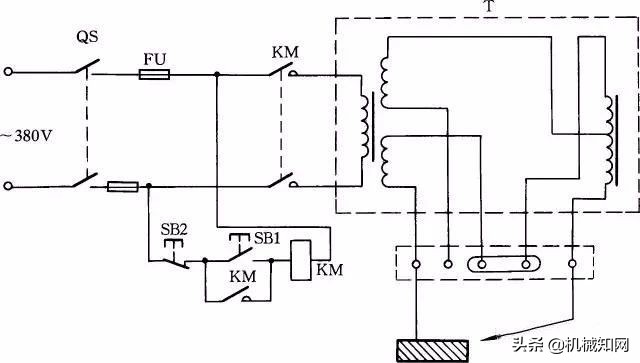

交流焊機的一般連接如圖39所示。當斷路器QS閉合時,按下按鈕SB1,接觸器KM將被電接合;松開按鈕SB1,KM自鎖觸點自鎖,焊機繼續通電工作。按下SB2時,焊接機停止工作。

b6a76fe3ba9c4977b9af1f37ab015f90?from=pc

圖39交流焊機的一般連接

37單電源變雙電源線路

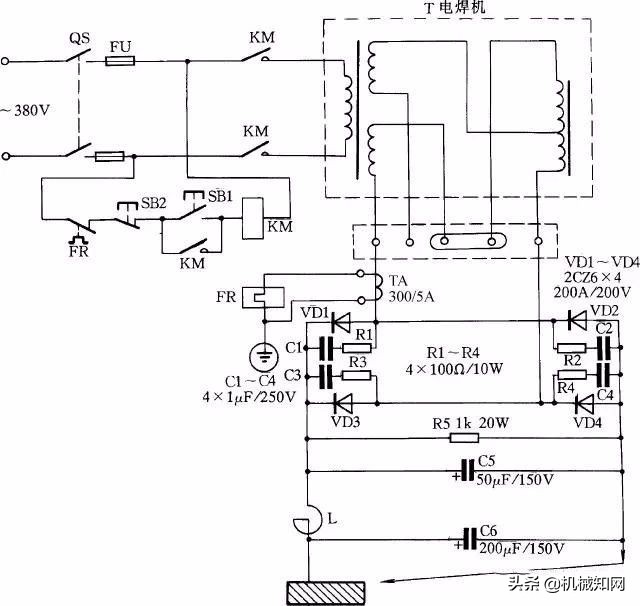

交流弧焊機配一套硅整流器就可以成為交流/DC兩用弧焊機,如圖40所示。

中間電路中,VD1 ~ VD4為四個硅整流二極管;R1 ~ R4和C1 ~ C4組成硅整流器的過壓保護電路;FR是一個過電流繼電器,它保護硅整流裝置。當負載電流超過額定值時,電流互感器的二次電流相應增大,帶動繼電器FR動作,F(xiàn)R的常閉觸點斷開,接觸器KM釋放,觸點斷開切斷焊機電源。0.硅整流器件用25kW風扇冷卻設備。在圖中,C5是濾波電容,R5是分壓電阻。

893a976195584aeca5c12a77865b4573?from=pc

圖37 單電源變雙電源線路

圖38 一種限位器接線方法

在電鍍過程中,經常使用硅整流器的調壓電路來工作,其工作原理如圖41所示。需要工作時,按下按鈕SB1,接觸器KM1的線圈通電,主電路中的觸點閉合,線路輸出DC電壓。同時,KM2還要進行電動操作,打開電風扇,向硅整流器和調壓器吹冷風降溫。線路中的KI是過電流繼電器。

圖41帶有硅整流器的電鍍電路
