單相電動機一般指由單向交流電源供電的小功率單相異步電動機。電源為AC220V V，這種電機的定子上通常有兩組線圈，分別是主繞組和輔助繞組。主繞組線的橫截面積相對較大，輔助繞組線的橫截面積相對較小。主繞組的電阻小于輔助繞組的電阻。必須串聯一個合適的電容器才能使電動機工作。

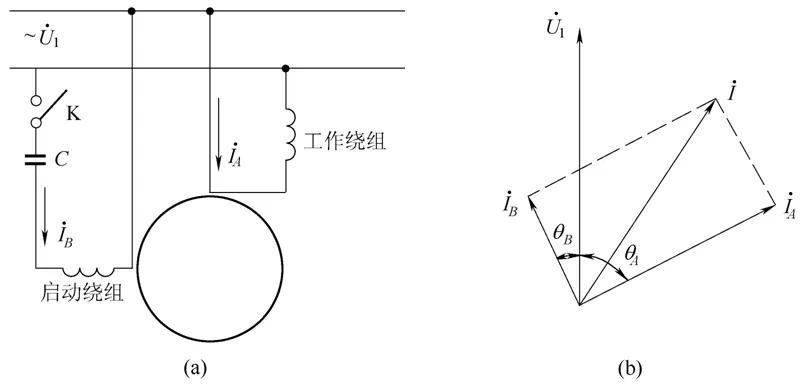

單相電機接線圖和矢量圖

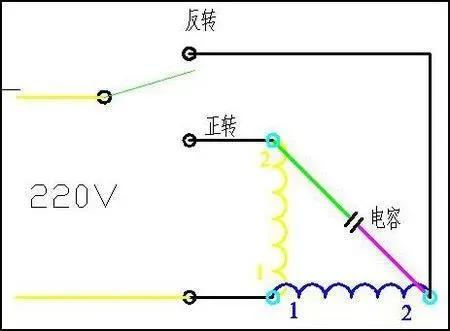

1.分相啟動類型，如下圖所示。用于小功率的單相電機，如排氣扇、洗衣機、鼓風機等。主繞組和輔助繞組連在一起，電機引出三條線，只需要一個電容。
接線步驟：用萬用表測量三根導線中每?jī)筛鶎?dǎo)線的電阻值。電阻值最大的一組接在電容上，火線接在電容的一端，零線接在單獨的線上。如果需要反轉，將火線連接到電容器的另一端。

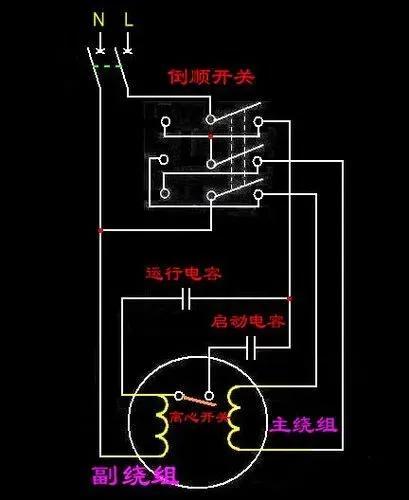

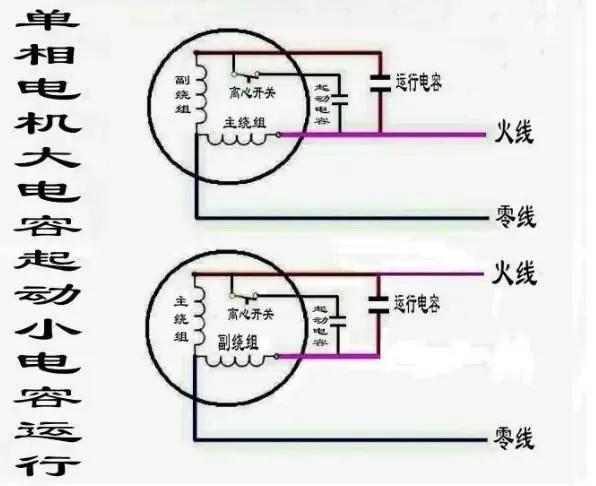

2.對于大功率的單相電機，主副線圈是分開的，需要兩個電容，一個啟動電容，一個運行電容。電機靜止時，離心開關打開，啟動電容參與供電后的啟動。當轉速達到額定值的70%-80%時，離心開關斷開，運行電容參與運行工作。這種連接方式常用于空氣壓縮機、切割機等負載較大且不穩定的電機。
接線步驟：

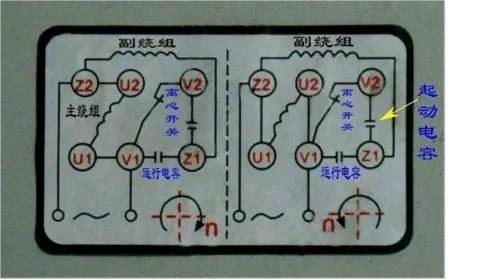

對于大功率單相電機來說，兩個繞組是分開的，加上離心開關，導致六條線。如下圖，Z1Z2輔助繞組電阻最大，U1U2次之，V12為離心開關。將啟動電容器連接到端子Z12，將運行電容器連接到端子V1Z1、U1V1和Z2U2，并將兩條電源電纜分別連接到端子Z2和V1。如果需要反轉，可以改成U1Z2和V1U2。
電容器的選擇
1.電容器電壓選擇
耐壓公式UC1.5U如果U=220，那么1.5 220=330V，通常會選用400V或450V的電容。
2.電容器容量的選擇
2.1只有一個電容器的單相電機
電容的計算公式
C=1950I/Ucos
=1950P0.65220^2
0.026便士

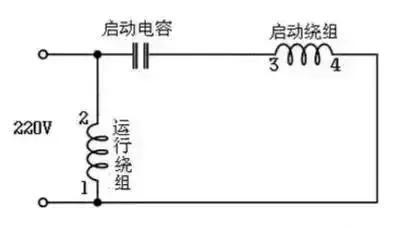

2.2使用電容器，啟動時投入運行，正常運行后斷開，使用離心開關或轉換開關。
啟動電容的計算公式
CQ=3500Icos/U
=3500P0.65220^2
0.047便士

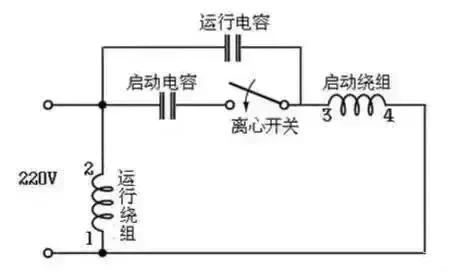

2.3帶兩個電容器的單相電機
工作電容的計算公式
CY=1200Icos/U
=1200P0.65220^2
0.016便士
啟動電容的計算公式
CQ=2.5年
一般起動電容是運行電流的2 ~ 3倍。一般服用2.5倍。
2.4一般情況下，單相電機的運行電容也可估算為每100 w 2 ~ 3UF。啟動電容是運行電容的2到3倍，通常是2.5倍。
電機的電容選擇對電壓有嚴格的要求，必須大于等于電機電壓的1.5倍。20伏的電壓通常不低于400伏。電容器的容量。要求不是很嚴格，啟動電容通常是運行電容的2到3倍。容量太大，電流就會太大，對電機非常不利。
