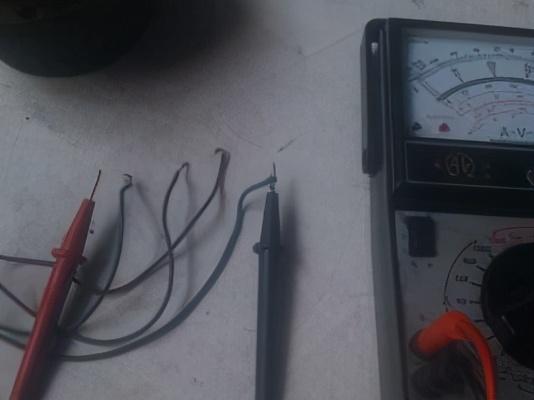

用萬用表測量380v電機的例圖
拆下端子1、2、3、4、5和6的連接線。用萬用表 1測量1、4、2、5、3、6，三個測得的電阻值基本相等。然后用萬用表10m分別測量1和2，3，2和3(或4和5，6，5和6)，case和1，2和3，電阻值500k為好，否則為壞。判斷標準是：電機繞組連接或電阻值合適，絕緣沒有問題，說明電機是好的。
如果一臺三相電機的三個繞組之間沒有電阻，則基本確定三相繞組沒有相間短路，然后測量三相繞組每相對地。如果沒有電阻，則確定電機沒有接地，然后測量三個繞組的電阻，不考慮電機的大小。
當測得的三個繞組的電阻誤差很小時，可以確定電機無故障。如果一相或兩相開路或電阻誤差較大，則可確定電機燒毀。如果有任何疑問，可以取下端蓋進行進一步確認。
三相異步電動機的故障處理：
如果繞組因潮濕而接地，應先干燥。當冷卻到60-70左右時，應在澆注絕緣漆后進行干燥。如果繞組端部絕緣損壞，應在接地位置再次絕緣、涂漆和干燥。當繞組的接地點在槽內時，應重繞繞組或更換某些繞組元件。
短路在盡頭?？捎媒^緣材料隔開短路點，也可將絕緣線重新包好，然后重新涂漆干燥，在線槽內短路。軟化后找出短路點進行修復，放回槽中，然后上漆晾干。
電路末端斷開時，連接后應進行焊接，用絕緣材料包裹，穿上絕緣管，然后干燥。一般來說，如果繞組因匝間短路、相間短路和接地而嚴重燒毀，應更換新繞組。
如果斷點在槽內且是少數斷點，做應急處理，用分組排除法找出斷點，繞組斷線連接絕緣后使用。籠型轉子斷籠可用焊接法、冷連接法或換條法修復。
百度-三相異步電動機
百度-萬用表
如何用萬用表測量這個三相電機的好壞？
1.將萬用表轉到200歐姆檔，分別測量三相的電阻值。如果三相電阻值相同，差別不大。可以初步判斷三相繞組基本正常，不存在匝間短路。
2.測量是否接地，因為電機燒毀，有時還伴有接地。探頭的一端接觸螺紋端，另一端接觸套管。如果指針不動，那就不好了。

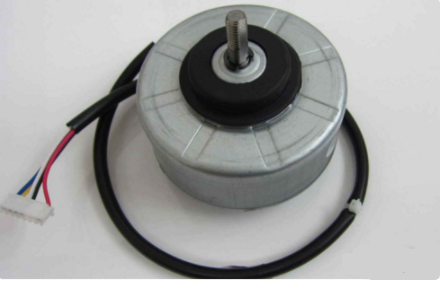

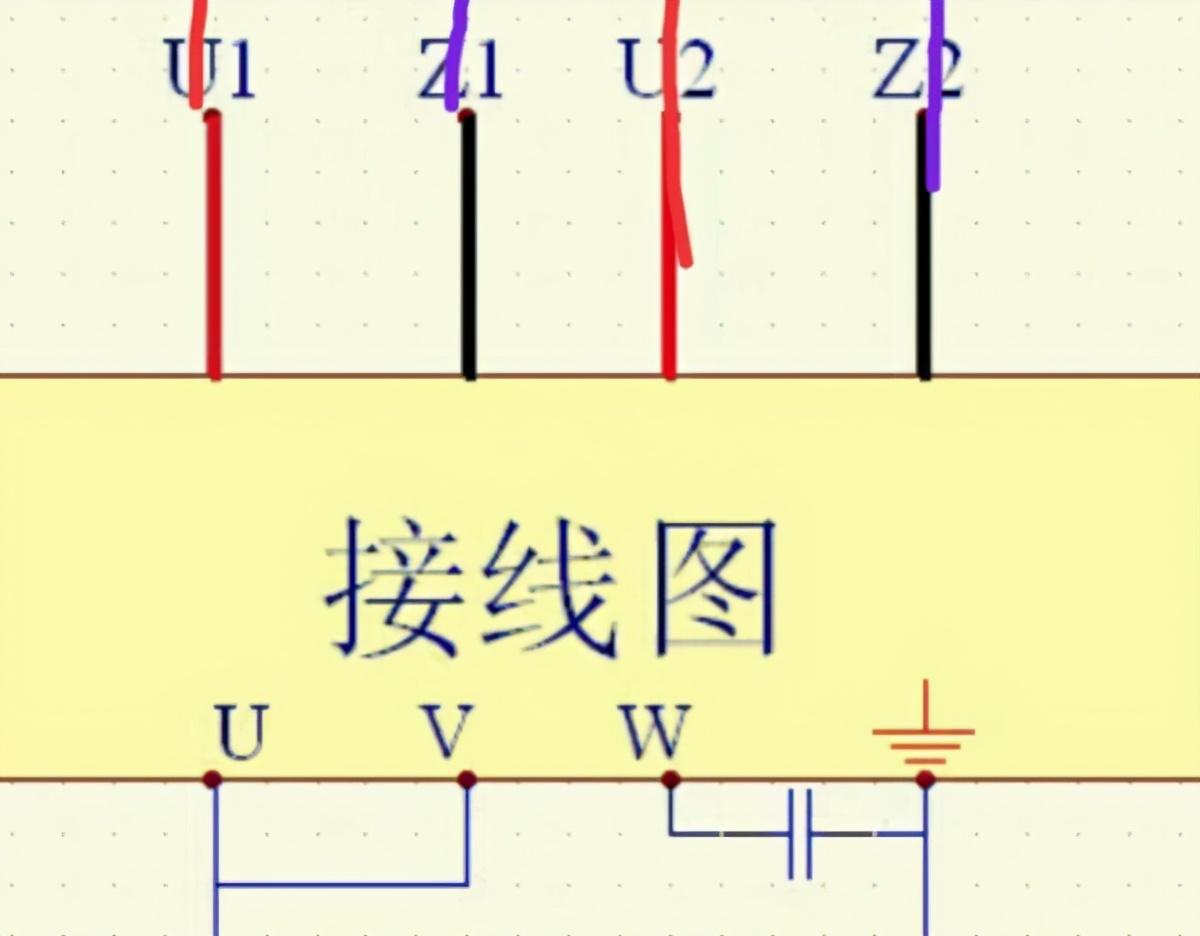

3.如果電機是單相電機，可以測量主繞組U1和U2以及輔助繞組Z1和Z2的電阻值。通常，輔助繞組的電阻值大于主繞組的電阻值。如果輔助繞組的電阻值小于主繞組的電阻值，電機會被燒壞。

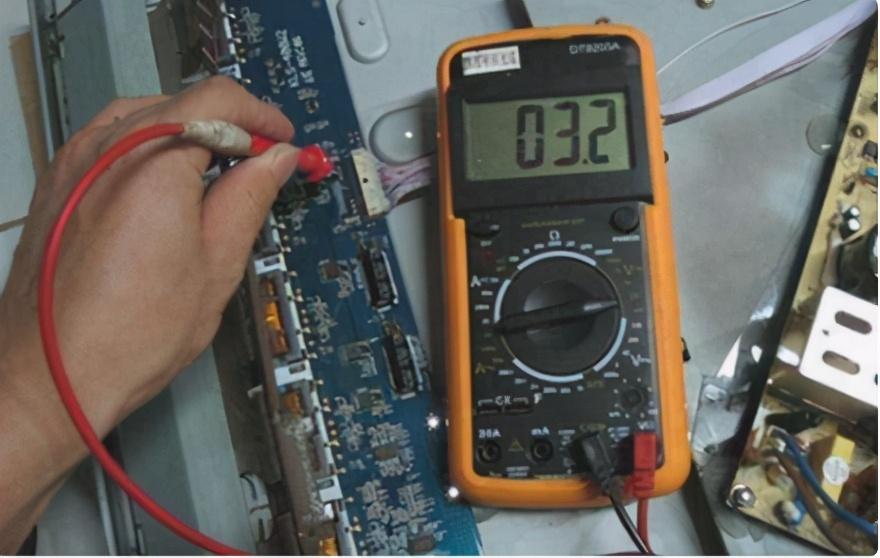

萬用表測量電壓、電流和電阻的功能是通過轉換電路實現的，而測量電流和電阻是以測量電壓為基礎的，也就是說數字萬用表是由數字DC電壓表延伸而來的。
數字DC電壓表的A/D轉換器將隨時間連續變化的模擬電壓轉換成數字量，然后由電子計數器對數字量進行計數得到測量結果，再由解碼顯示電路顯示測量結果。邏輯電路控制電路的協調工作，整個測量過程在時鐘的作用下按順序完成。

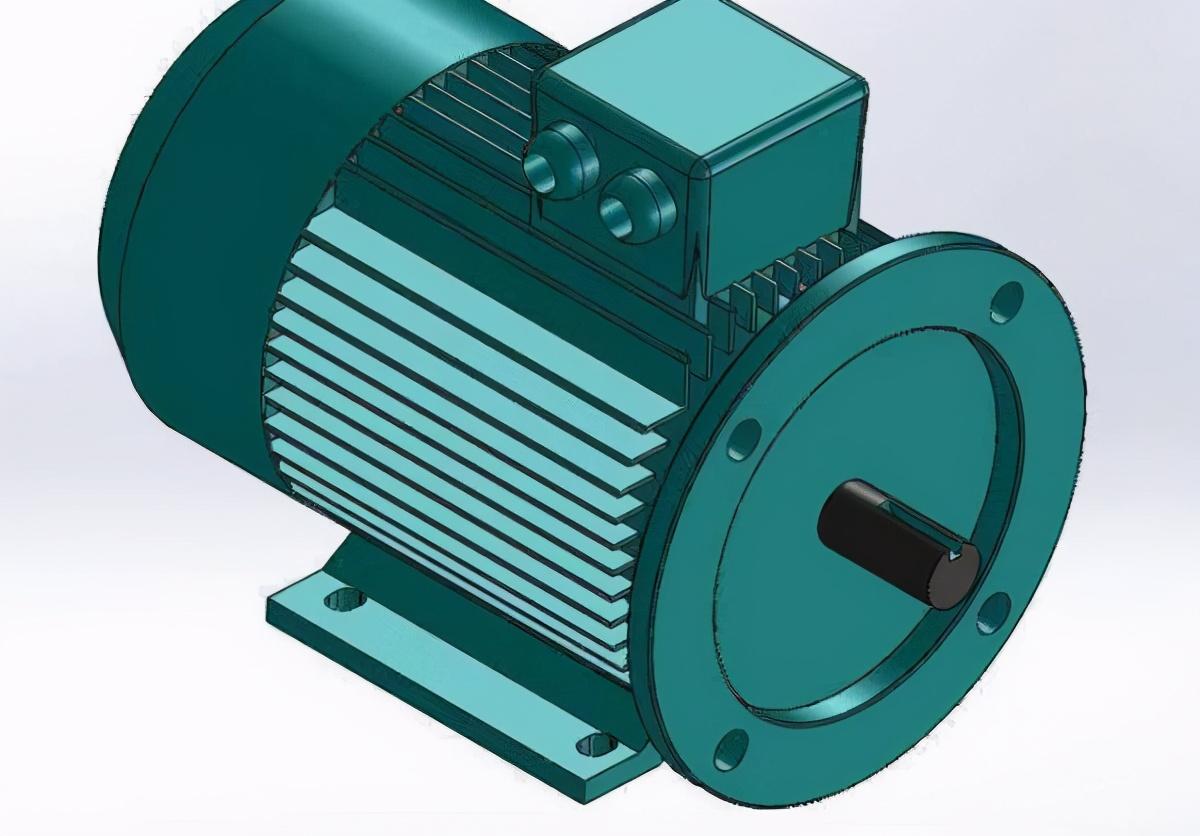

三相電機允許直接全壓啟動。如果負載轉矩不大，也可以采用降壓起動方式。當執行降壓起動時，電動機的起動轉矩將大致與電壓的平方成比例地降低。如果負載機器的轉動慣量(J)在一定范圍內，則允許電機連續啟動兩次
1.首先，斷開電源或拔下電機的電源線。露出異步電機的端子。

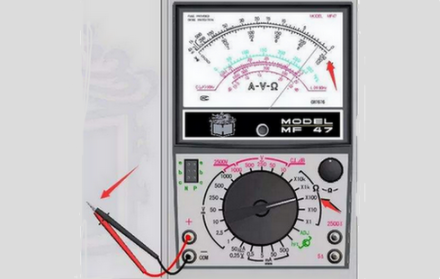

2.將萬用表調至歐姆。如果是電子的，把它調到測量開關，把指針式萬用表調到20k。輕輕接觸黑色和紅色探針，將萬用表歸零。如下圖。

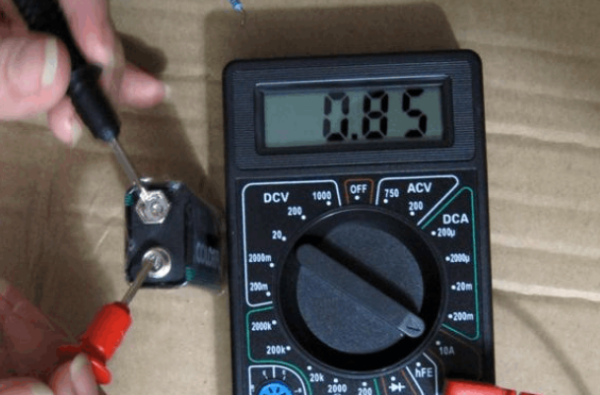

3.將黑色和紅色探針分別接觸電機的兩個端子，在萬用表上看到電阻值。如果數字萬用表有值或者指針式萬用表有電阻值，說明電機繞組是通的；如果沒有電阻值，說明電機壞了。
4.測量電機絕緣性能時，將萬用表調到兆歐檔。紅筆與電機接頭接觸良好，黑筆與電機外殼金屬部分接觸。根據萬用表的讀數，電機一般大于2兆歐，絕緣沒有問題。
以上是用萬用表測量三相異步電動機質量的方法。
如何用萬用表測量電機的好壞？三根線連在一起，萬用表是好是壞？是好的三相電機嗎？
萬用表只能簡單地檢查電流。至于好不好，就看電機線的連接方式了。如果三能繞組完全分離。當然不行。好吧。如果有聯系，當然有聯系。
如何用萬用表測量電機質量
1)三相電機：分別測量三相繞組的電阻值。正常情況下，三相電阻值應相同，相間和對地的絕緣電阻應大于1兆歐/千伏。
2)單相電機：測量公共端子對運行繞組和起動繞組的電阻，以及運行繞組對起動繞組的電阻。正常情況下是公共端對運行繞組的電阻和公共端對起動繞組的電阻之和，等于運行繞組對起動繞組的電阻；兩個繞組之間的絕緣電阻和接地絕緣電阻應大于1兆歐/千伏。
補充：萬用表只能作為初步判斷。
舉例說明如何用萬用表測量電機的質量。
單相電機，一個探頭接地，另一個分別測量電機的起動、運行和普通繞組。電阻值應該是無窮大或者接近無窮大。沒有電阻值或者電阻值很小說明電機壞了。然后分別測量三個繞組的電阻值，起動繞組等于運行繞組和普通繞組的電阻值之和。三相電機的測量方法與單相電機相同，只是三相電機的三個繞組的電阻值相同。
如何用萬用表測量電機的質量？

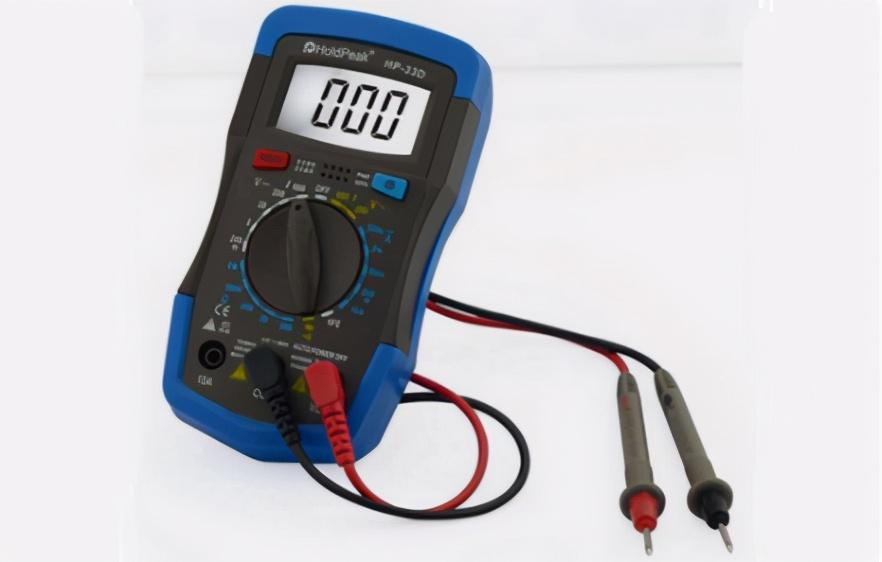

1.用萬用表測量線圈的電阻。只要接上線圈，用1K檔更靈敏。一支筆，一根線。
2.使用另一支探針相應地測量3根導線。
3.測量兩組線圈是否相互絕緣。如圖所示。
4.然后，將萬用表轉到RX10K檔，測量各繞組的絕緣。
5.測量結果應該是兩個繞組和外殼絕緣，指針不會動。
附：備注
萬用表基本可以判斷電機有沒有燒壞。測量前應先拆下三相電機的連接片，然后用萬用表歐姆檔測量三個繞組是否短路，可以用萬用表的最高電阻檔。
如果沒有測到電阻值，則基本確定三相繞組沒有相間短路，然后測量三相繞組每相對地。如果沒有電阻值，則確定電機沒有接地，然后測量三個繞組的電阻值。無論電機大小，都可以確定電機無故障。
如果有一相或兩相開路或電阻誤差較大，則可判定電機燒毀。如果有任何疑問，可以取下端蓋進行進一步確認。
如何用萬用表檢測380V電機的質量？
萬用表無法測量電機的好壞。只有搖表可以用來測試之間的絕緣
2.相間電阻(高檔歐姆檔):不同相繞組間的絕緣電阻一般要求大于2M，在潮濕、酸堿等環境下使用時要求可適當降低，一般不低于0.5M
3.三相電阻(帶低歐姆檔):三相繞組的固有電阻要求三相繞組的電阻大致平衡(只有用數字表測量才能得到準確的數據，不同的電機容量要求不同，一般不超過2%)。
拓展資料
電機是一種將電能轉化為機械能的設備。它利用通電線圈(即定子繞組)產生旋轉磁場，作用于轉子(如鼠籠式封閉鋁框)形成磁電旋轉力矩。根據動力源不同，電機可分為DC電機和交流電機。電力系統中的電機多為交流電機，可以是同步電機，也可以是異步電機(定子磁場和轉子的轉速不保持同步速度)。電機主要由定子和轉子組成，通電導線在磁場中的運動方向與電流方向和磁感應線(磁場方向)有關。電機的工作原理是磁場作用于電流使電機轉動。
