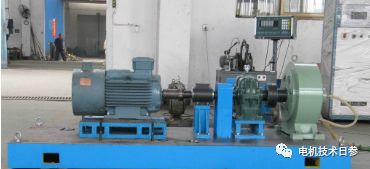

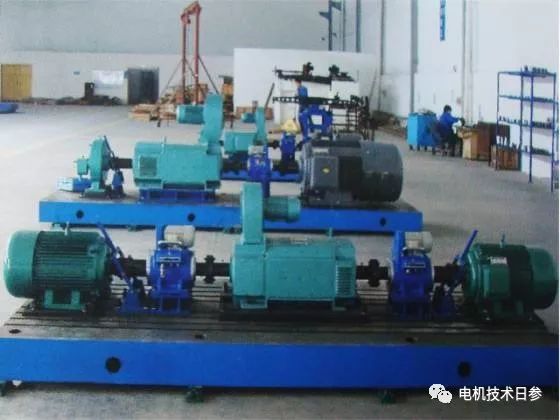

三相異步電動機檢驗試驗中特別重要的一項是短路試驗，通常稱為堵轉試驗。堵轉試驗時，轉子應保持靜止?fàn)顟B(tài)，堵轉電流較大，必須嚴格控制堵轉時間和堵轉電壓。對于設備能力不足的電機企業或修理單位，無法標準化進行堵轉試驗。
額定電流下堵轉電壓的選擇
堵轉試驗的目的是測量額定電壓下的堵轉電流IK、堵轉轉矩TK和堵轉損耗PK，同時測量堵轉電流、堵轉轉矩、堵轉輸入功率和輸入電壓之間的關系曲線，即堵轉特性曲線。通過分析堵轉電流和三相平衡的大小，可以反映電機定轉子繞組組成磁路的合理性和一些質量問題。
在測試期間，根據型式測試結果確定相對固定電壓下的測試。對于380伏的電機，選擇的電壓為100伏，對于220伏的電機，選擇的電壓為60伏，在這個電壓下，電機的堵轉電流基本相當于額定電流。主要檢查電機轉子的質量。對于不同規格的電機，額定電流對應的堵轉電壓是不一樣的(女士稍后會和大家分享)，但為了便于批量測試，采用了統一的電壓。
電機出廠試驗數據與主要性能數據的關系
這里提到的出廠數據是指空載電流、空載輸入功率(簡稱空載損耗)、堵轉電流和堵轉輸入功率(簡稱堵轉損耗)。它們與電機幾個主要性能參數在理論上的定性關系如下。
(1)空載電流大，功率因數低。
(2)空載損耗大，效率低。
(3)堵轉電流大，額定電壓下堵轉電流可能超過考核標準;但是，如果堵轉電流小，額定電壓下的堵轉轉矩可能達不到標準要求，因?yàn)槎罗D(zhuǎn)轉矩與堵轉電流成正比。
(4)堵轉損失大，效率低;但是，如果堵轉損失小，最大扭矩可能達不到標準要求，因?yàn)樽畲笈ぞ嘏c堵轉損失成正比。
對于出廠評估數據，部分廠家采用合格面積法，將根據產品技術條件和型式試驗結果確定;一些電機制造商使用基于型式試驗結果的上下偏差法。兩種方法各有優勢，目前廣泛采用的是上下偏差法。電機測試數據的相關性比較復雜，非專業人員無法準確分析判斷電機性能的綜合符合性。因此在檢驗檢測時要嚴格按照考核標準進行判斷，尤其是工廠考核數據的合理性尤為重要。
以上非官方內容僅代表個人觀點。
