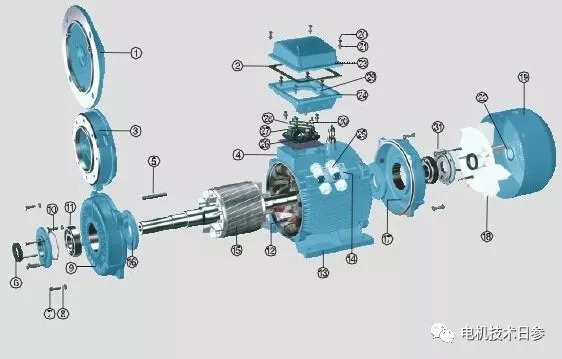

一般來說，電機的定子在外面，轉子在里面。在傳統的有刷DC電機中，定子磁場在外部，轉子電樞在內部。無刷DC電機出現后，旋轉電樞從內到外，從轉子到定子;原來靜止的定子永磁體進去了，從定子變成了轉子。這種結構稱為“內轉子結構”。
在實際使用中，有時為了滿足某些電子機械的特殊技術要求，電機的定子電樞制作在內部，而帶有永磁體的轉子制作在外部。我們稱這種結構為“外轉子結構”或“內定子結構”。沈老師今天給大家講講內轉子和外轉子結構的電機比較。
在無刷DC電機的設計中，外轉子結構和內轉子結構各有優缺點。兩種設計的電機特性差異可以概括為：外轉子結構電機的轉子慣量、輸出轉矩/輸出功率比高，零部件數量相對較多，霍爾反射位置相近;但內轉子結構電機的轉子慣量、輸出扭矩/輸出功率比較低，零部件數量相對較少，霍爾反射位置準確。
1慣量的考慮
負載慣量與轉子慣量之比是選擇合適電機的關鍵因素之一。在帶有齒輪減速器或蝸輪減速器的剛性機械系統中，電機軸上的負載慣量與轉子慣量的最大推薦比值為10;對于帶皮帶和皮帶輪減速的系統，最大推薦比率為4。
在設計系統時，只要有可能，它不應超過電機軸上負載慣性與轉子慣性的推薦最大比值。在高減載慣性系統中，外轉子電機將有利于提高系統的穩定性。但由于加速力矩等于加速慣性與加速度的乘積，因此小慣性的內轉子電機對負載可以實現更高的加速比，系統靈敏度高，響應快，頻帶寬。
內轉子結構的另一個優點是更容易實現動平衡。因此，從轉子動平衡的角度來看，內轉子結構適合在接近9000 (rpm)到12000 (rpm)的高速下運行。
但電機運行時，機械上有一個高速極限：內轉子結構外表面無特殊機械套時，高速極限約為15000(rpm);外轉子結構的高速極限約為30000轉/分。對于非常高速的運行，外轉子結構具有明顯的優勢。
2輸出力矩和輸出功率的考量
對于給定的體積，外轉子電機具有更高的輸出扭矩和功率。在高速運行的情況下，很大一部分電源電壓會被電機繞組的反電動勢吃掉，只有很小一部分電源電壓可以用于牽引電流。在這種情況下，外轉子電機的這一優勢尤為重要。但由于內轉子電機的定子電樞在外面，可以通過電機外表面直接散熱，因此比外轉子電機冷卻更有效。如果對內轉子電機的外表面進行強制通風或安裝散熱器，電機的性能將大大提高。
3電動機零部件數目的考量
在該領域，與外轉子電機相比，內轉子電機提供了兩個優勢：第一，在內轉子結構的設計中，零件數量越少意味著它具有更大的固有可靠性;其次，由于設計簡單，降低了電機的制造成本，同時也為用戶省錢。因此，從經濟角度考慮，在運行速度和慣性允許的情況下，應選擇內轉子電機。
