單相電機有兩個繞組，一個正繞組和一個副繞組。你可以通過測量電阻來判斷哪一個是正繞組，哪一個是副繞組。兩個繞組的電阻值不會有很大的不同。如果相差較大，可能是匝間短路。引出四根導線。你說的五根線，有一根可能是保護地線。萬用表的蜂鳴器主要用來測量通斷。單相電機一般指由單相交流電源(AC220V)供電的小功率單相異步電機。這種電機通常在定子上有兩相繞組，轉子為普通鼠籠式。兩相繞組在定子上的不同分布和不同的供電條件會產生不同的起動特性和運行特性。
用500V兆歐表測量電機繞組和外殼的絕緣電阻，不應小于0.5兆歐表；用萬用表測量繞組各引線，無斷線；以上都符合要求，電機好。用指針式萬用表測試電容器的質量更方便(也有帶電容器檔的數字表，可以直接測量)。
將萬用表設置為1K或10K電阻，測量電容的兩根引線，指針快速向右偏轉后慢慢回到左側電容為好；總是向右傾斜說明電容壞了；指針不動，電容內部斷開或者沒有容量。這種方法只能判斷電容器的好壞。
DC電機的好壞首先要看有無斷線，并測試電阻是否正常。如果是有刷DC電機，可以轉動轉子，用萬用表測量輸出DC是否正常。如果是三相引出的無刷DC電機，可以轉動轉子，用萬用表測量輸出交流電壓是否正常。輸出電壓與轉速成正比。
單相電機

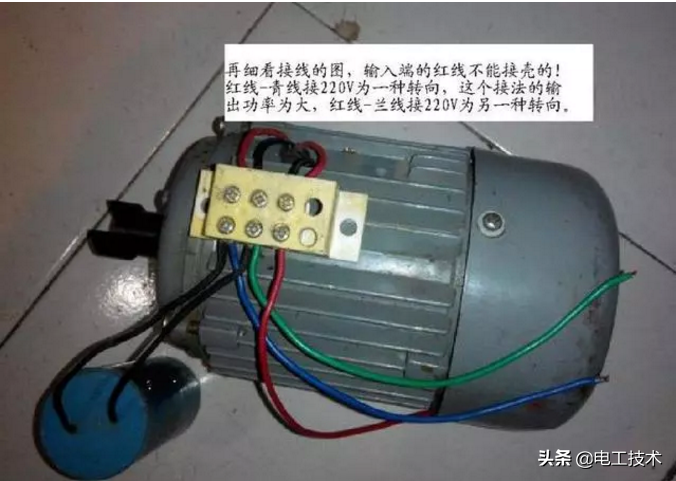

這是一個普通的單相電機，帶有啟動電容。今天，我們就來看看如何在沒有電的情況下，用萬用表來估算電機的好壞。首先，我們需要了解這種單相電機的內部結構。

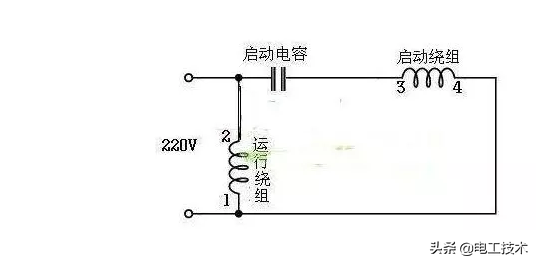

內部簡圖
電機有兩個繞組，一個是主繞組，是運行繞組，一個是輔助繞組，是起動繞組。所以我們可以用萬用表的電阻來判斷繞組的好壞。

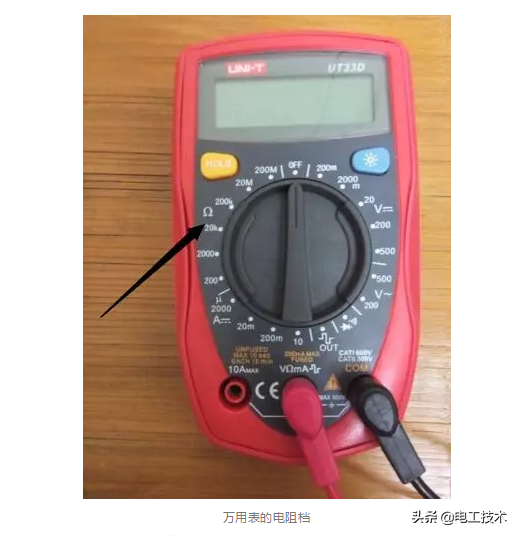

萬用表電阻
補足號碼
從上圖可以看出，AB之間的電阻其實是兩個繞組連在一起的結果，所以電阻最大。BC的電阻僅次于起動繞組的電阻，AC的電阻是運行繞組的最小電阻。并且AC BC=ab得到滿足。(大部分單相電機主繞組的電阻值小于輔助繞組的電阻值。)另外，C點是公共端。單相電源可接交流或BC，但分正反向。

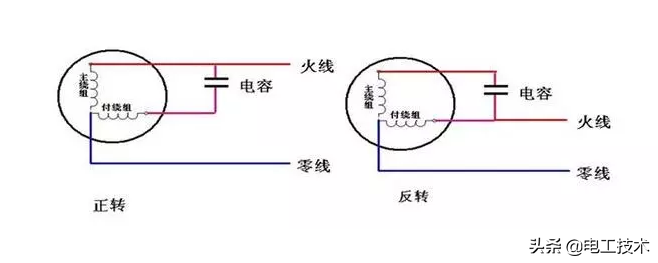

圖中零線是公共端。
上圖是一個例子，只改變了火線的位置，電容的兩端就是改變方向的地方。當然，單相電機的中性線可以反接。

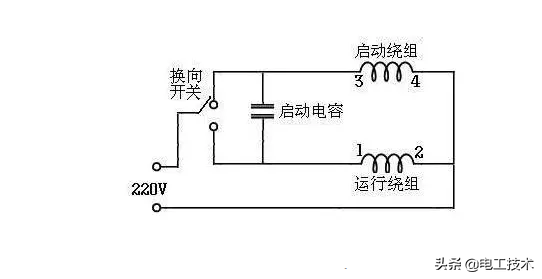

添加一個反向開關

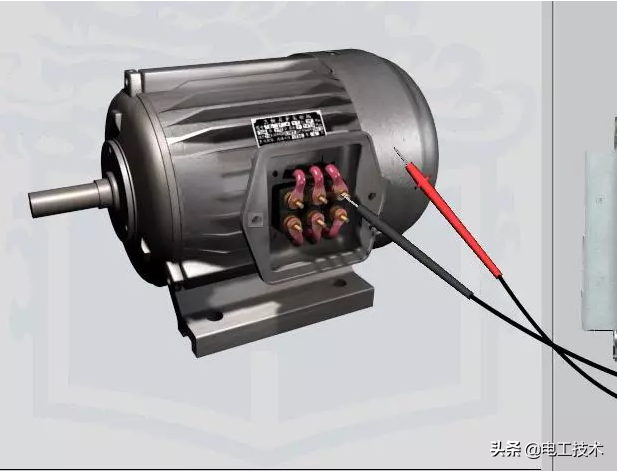

增加換向開關的方法是切換電容器兩端的接線。萬用表判斷繞組正常后，需要測量繞組對地絕緣。因為正常運行時電機的外殼是接地的，所以我們可以直接測量電機的繞組和外殼之間是否有電阻。絕緣好，電機就好，就是電阻無窮大。如果你不知道測試哪一個，測試所有三根線。三條線都和外殼絕緣就不錯了。
而且是三相電機，單相測量方法也是一樣的。
當然，最好是用搖床。用萬用表測量只是初步判斷。對于小型電機，準確率相當高。
