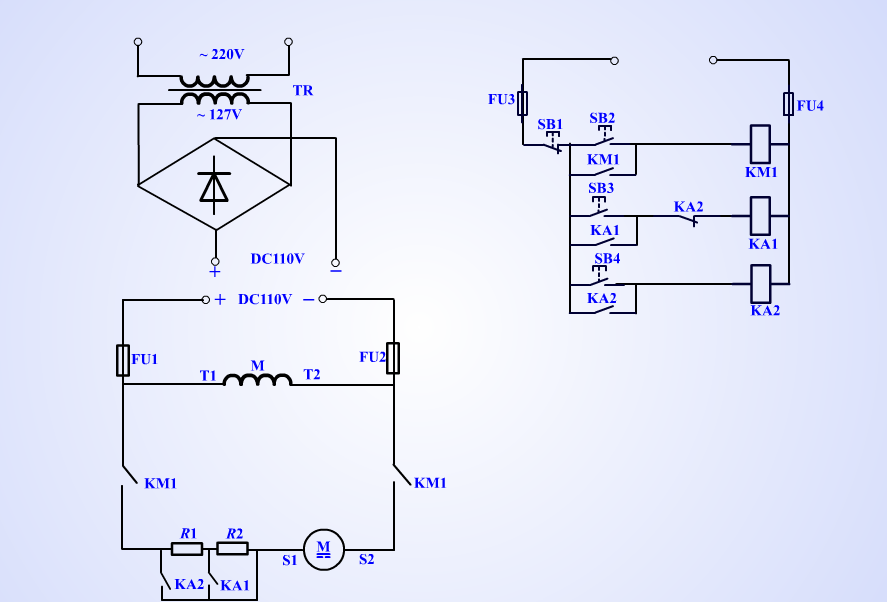

今天，讓我們來看看DC電機的速度控制電路。原理很簡單，串聯不同的電阻就可以實現不同的速度。

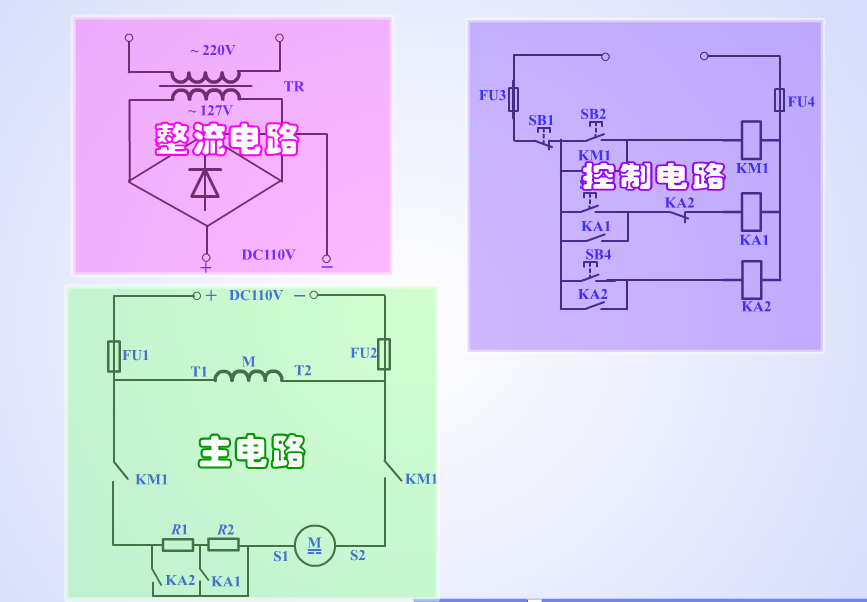

電路分為三部分
電路分為三個部分。因為是DC電機，所以必須有整流電路，加上主電路和控制電路。主回路電源為交流220V，控制回路接入電源為380V。主要的三個電氣部件，一個KM1和兩個中間繼電器。
三部分電路
電源是220伏交流電，通過變壓器變成127伏交流電，然后通過整流電路變成110伏DC。三個按鈕開關控制三種速度。當SB2被按下時，接觸器KM1鎖定自身。此時電機連接兩個電阻R1R2，是最低轉速。

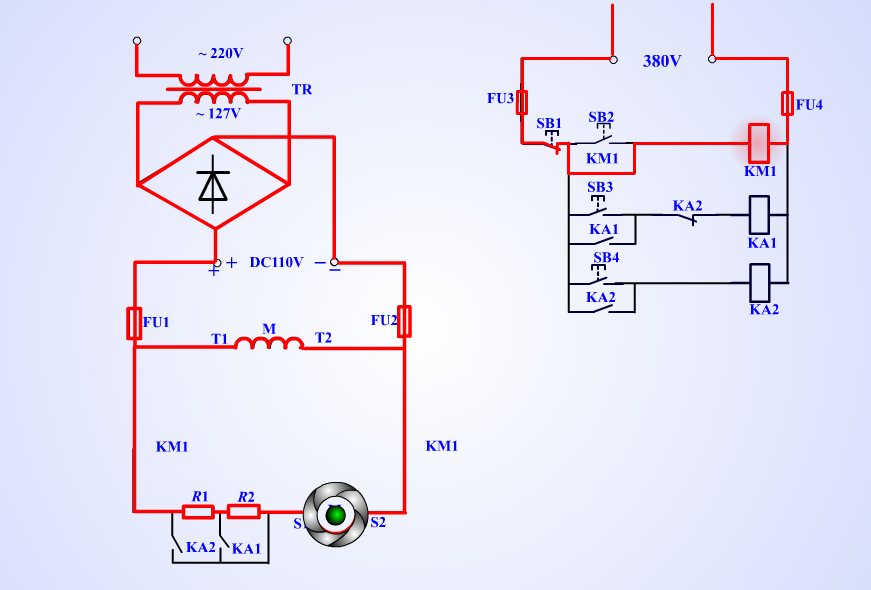

當前最低趨勢
如果你想提高速度，你可以按下按鈕開關SB3。此時，繼電器KA1將鎖定自身。同時，它的常開點會閉合，電流會跳過R2，直接連接到電機上，從而實現加速。

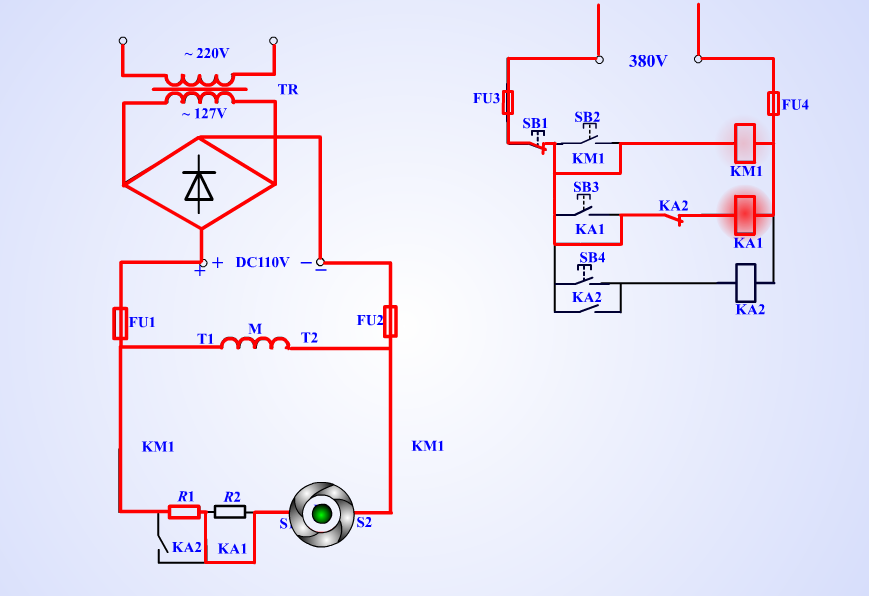

中速時的電流趨勢
盡快按下按鈕開關SB4。此時KA2自身鎖定，其常閉點關閉，使KA1斷電。當常開點關斷時，直接跳過R1電阻。

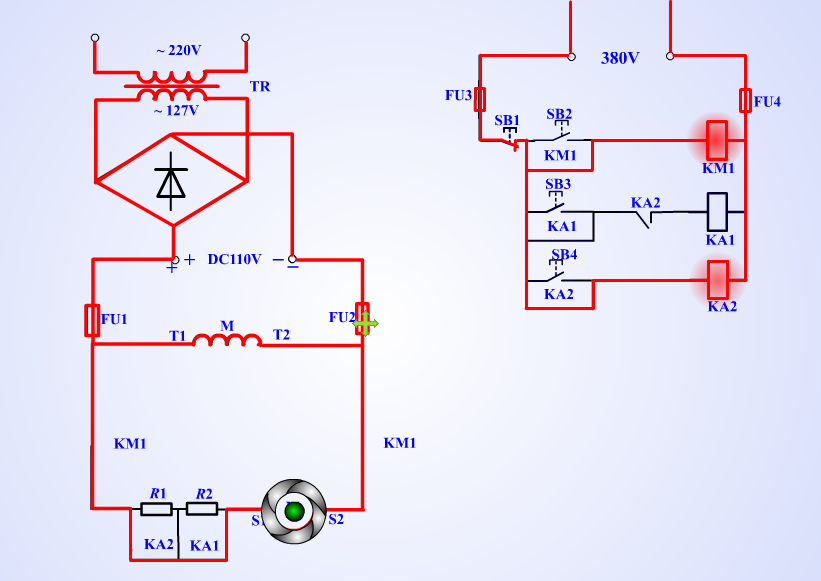

高速電流趨勢

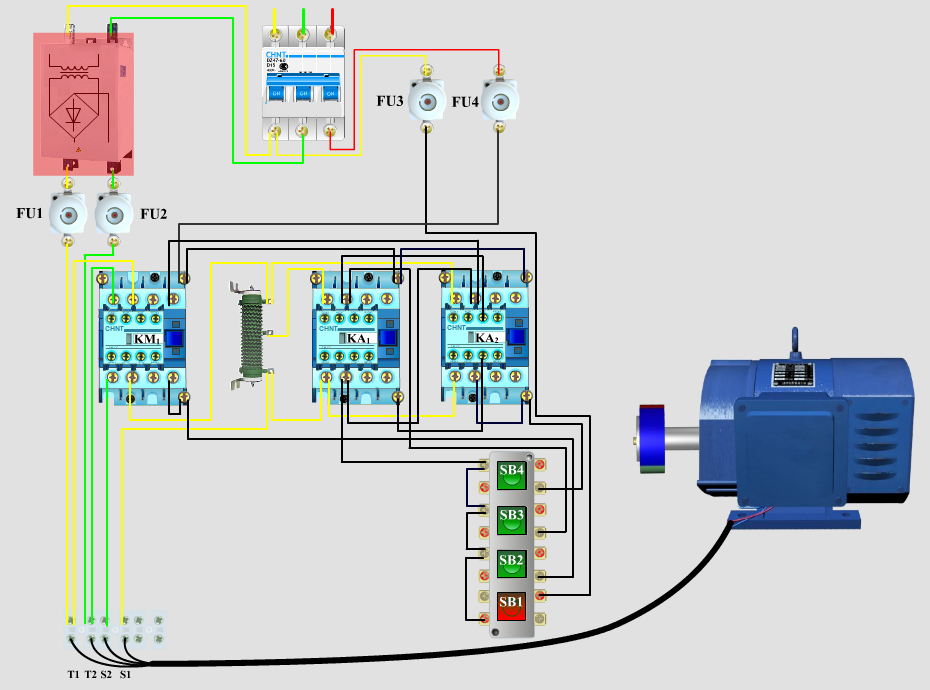

完整的物理布線
接觸器的符號是KM，中間繼電器的符號是KA。實際上，圖中的KA1和KA2是兩個中間繼電器。當然也可以用接觸器代替，接觸器必須和KM1的線圈電壓一致。

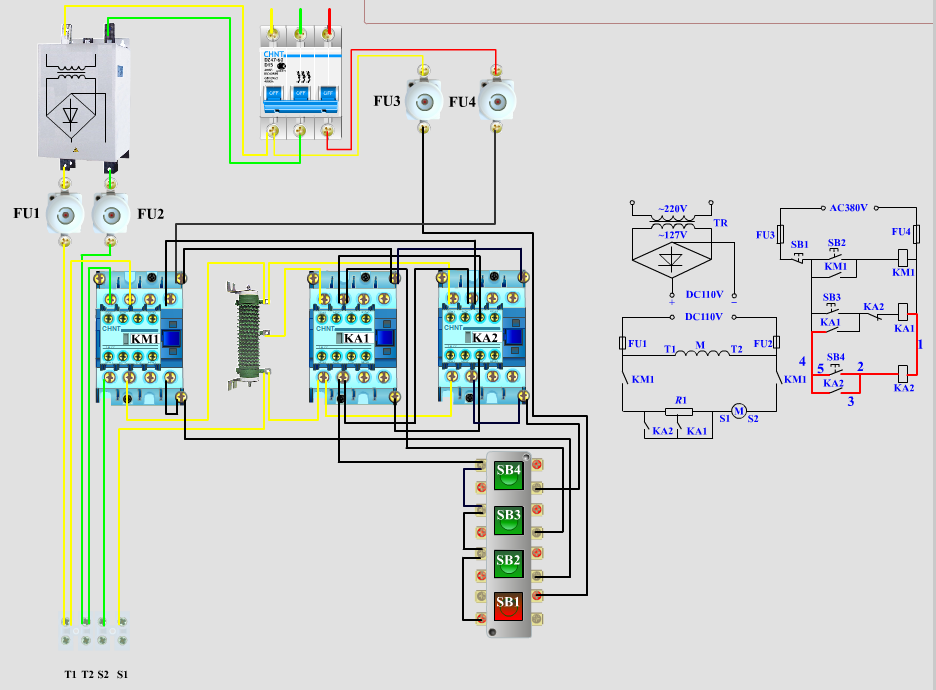

如何排除故障
KM1、KA1和KA2處于自鎖狀態。如果任何一個元件在實際應用中不起作用，則單獨檢查相應的自鎖電路。
