起重機電機接線盒是電機機身上一個比較關鍵的部位，裝有起重機電機若干線緣和接頭，那么怎么來連接這些線源呢?這里就來和大家分享一下，起重機電機接線盒需要怎么接線。
起重機電機接線盒怎么連
接線盒的三個端子是定子線，可以反向連接到功率交流接觸器的輸出端。尾三是轉子線，用于調速，具有起動電阻。它可以增加電機的起動功率和運行的穩定性。連接電阻箱的輸出。電阻箱的電阻由凸輪控制器或磁屏控制器控制。

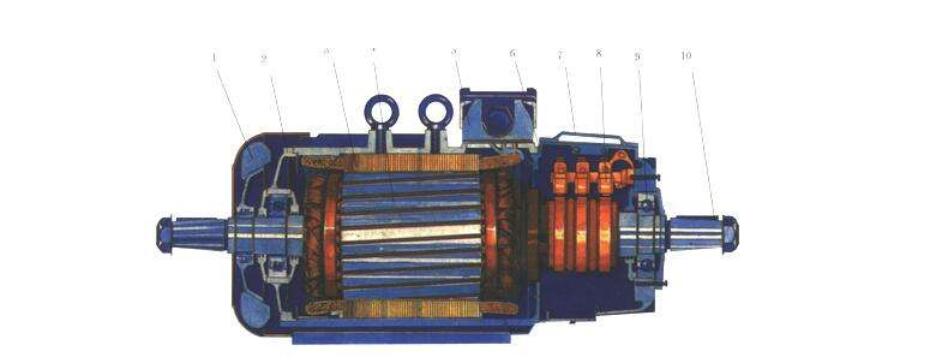

起重機的電動機都是繞線電機，換向是通過更換定子的兩個端子來實現的。繞線電機，接線盒3線是定子線圈的出口，需要連接電源，可以用兩個交流接觸器開關電源的相序來控制電機的正反向。
末端的三根線是轉子線，如果不需要加速，可以直接和簡短地把它們連接起來。在起重機上使用，必須是調速，應該有很大的阻力，這三根線是用來連接電阻的。通過控制器來增加或減少電阻的數量，達到調速的目的。
至于調速電路，有六根線需連接，很多用戶很難分清這六根線到底可以干什么，如果想連接，最好還是尋找專業的電氣工作人員來進行操作。
先買一臺調速電機控制器可以參照說明書進行連接：
1.電動機U，V，W通過接觸器與電源相連，速度表1.2與220 V電源相連。
2.將調速電機勵磁線圈和兩根粗線連接，電機左邊接線盒的前兩個端子，數字標記。
3.U、V、W與調速電機相連的測速發電機，在電機的左邊接線盒后面有三根端子，數字標記。
按照電機的說明書來進行使用，并對速度計電源開關的進行操作。
起重機電機接線盒的具體接線步驟
電機接線盒內有六個端子：

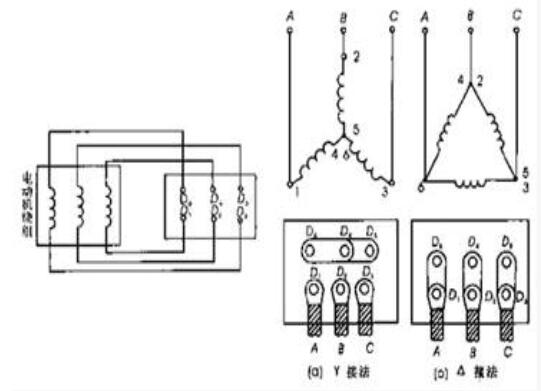

1.首先使用萬用表歐姆文件，手表筆觸點兩端(即接線盒中的觸點)，當指針擺動很大(即電阻很小)時，兩條線的兩端是同一組，標記。用這種方式劃分三相端。發現1和4、2和5、3和6是相同的相位。如圖1所示。
2.然后將各相線的線頭和線頭分開，用萬用表更換萬用表，一相繞組如1和4固定萬用表，另一相繞組如2和5電池，只要打開電池，如果萬用表指針擺動(右擺)，電池的正端和黑色手表筆的末端都被標記。組的其余部分也是這樣做的。
3.三個端子的水平方向短于連接器連接，以下三個端子連接到三相電源(星形連接法)。(U1V1W1短路連接，W2U2V2到三相電源，僅采用星形連接方式)2.拆卸上面的水平方向連接器，沿垂直方向上下連接，以下三個端子連接到三相電源(三角連接法)。)。(U1和W2短連接，V1和U2短連接，W1和V2短連接。將三相電源分開連接，這正是三角連接法)。
4.因此，根據U1V1W1，W2U2V2在電機接線箱中設置六個端子，可以很方便地改變星形/角度連接方式。不可能安排U1V1W1，U2V2W2，因為更改星角連接方法非常不方便。
5.Y連接-將三相線頭或線路末端)連接到線路的另一端，另一端作出線端接三相電源.1，2，3為線頭，全部連接在一起，6，4，5為線尾連接三相電源。
6.△將三相線頭與線路末端成對連接，連接點引出三個離線端，連接三相電源。
起重機電機接線盒可以放置接好的電源線，對它們起到保護的作用。起重機電機接線完成呢個以后，不要急著運行，最好先檢查，然后試運行，以確保是正確連接可以馬努在作工的需要，然后再使用比較安全。
