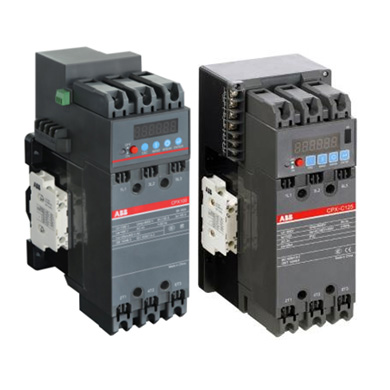

CPX系列是ABB最新的集成式全方位控制和保護開關。該系列產品在單一電器上實現了斷路器、接觸器、熱繼電器、剩余電流操作斷路器和電動機保護器的主要功能。CPX系列控制保護開關可廣泛應用于建筑照明、風機、空調、消防、給排水泵等電氣控制保護系統。目前有CPX100和CPX-C兩個系列。
主要優勢:
控制和保護功能在單個電氣設備上實現。
包含多種保護功能，全面保護負載的安全運行。
生命周期警告，顯示開關動作次數，便于維護。
電源直接與電機連接，減少裝配和維護工作量。
結構簡單，零件少，提高了產品可靠性，故障率低。
產品尺寸一致，選擇簡單方便。
CPX-C具有通訊功能和溫升顯示。
主要特性:
斷路器功能：具有短路瞬時動作和短路延時保護等功能。并能在10ms內完全切斷相應等級規定的短路電流，限流系數小于0.4。額定運行短路分?jǐn)嗄芰ψ罡呖蛇_(dá)35kA。
接觸器功能：額定工作電壓400V，額定工作電流1.2-125A，AC43、AC44使用類別下無需降低容量。
熱繼電器、過流繼電器功能：具有完善、合理、連續的三級保護功能和有明確時限的電機啟動保護功能。過載保護模型采用雙時間常數指數方程，能夠匹配被保護對象的允許過載特性，動作準確可靠。
電機保護器功能:
剩余電流操作斷路器功能：具有反時限剩余電流保護功能。
啟動器功能：可替代接觸器、熱繼電器組合的啟動器，控制電機直接啟動。
產品生命周期預警功能：記錄并顯示開關在運行過程中累計的運行次數。
故障記錄及顯示功能：當系統出現故障時，開關可以自動識別、存儲、記錄故障類型并顯示，方便用戶排除故障。
預警功能：預警功能可根據用戶需求開啟或關閉。當過載運行時設備溫升達到預警閾值時，開關發出預警信號，便于及時排除故障。
以及檢測和顯示功能：運行中實時檢測三相繞組的電流值、電壓值和剩余電流值(L型乘積)，檢測結果循環顯示。
缺相和三相不平衡保護功能。過壓、欠壓和電壓損失保護功能。
